PLC OMRON CJ1W-SCU41-V1
CJ1W-SCU41-V1
PLC-CJ1W-SCU41-V1
CJ1W-SCU41-V1 là mô-đun truyền thông nối tiếp (Serial Communication Unit) thuộc dòng CJ1-Series của Omron, được sử dụng để mở rộng kết nối giữa PLC CJ1 và các thiết bị ngoại vi như biến tần, HMI, cảm biến thông minh, thiết bị đo lường, servo driver thông qua cổng RS-232C và RS-422/485.
Mô-đun này cho phép truyền dữ liệu tốc độ cao, hỗ trợ nhiều giao thức truyền thông và giúp hệ thống tự động hóa hoạt động ổn định, đáng tin cậy. Đơn giản hóa lập trình & cấu hình, giúp tiết kiệm thời gian tích hợp hệ thống.
Mở rộng khả năng giao tiếp của PLC CJ1, giúp kết nối với nhiều thiết bị khác nhau. Truyền dữ liệu nhanh & ổn định, đáp ứng yêu cầu của các hệ thống tự động hóa hiện đại. Nâng cao tính linh hoạt & mở rộng hệ thống dễ dàng, đáp ứng nhu cầu phát triển trong tương lai.
Đặc điểm nổi bật
✅ Tích hợp 2 cổng truyền thông: 1 cổng RS-232C và 1 cổng RS-422/485, hỗ trợ nhiều thiết bị kết nối cùng lúc.
✅ Hỗ trợ giao thức phổ biến: Modbus-RTU, ASCII, Host Link, NT Link, No-Protocol, linh hoạt trong kết nối với nhiều loại thiết bị.
✅ Tốc độ truyền cao: Lên đến 115.2 kbps, đảm bảo truyền dữ liệu nhanh và ổn định.
✅ Dễ dàng cấu hình & lập trình: Qua phần mềm CX-Programmer của Omron.
✅ Tương thích hoàn toàn với PLC CJ1, mở rộng khả năng kết nối mà không cần bộ chuyển đổi bổ sung.
✅ Chức năng tự động phát hiện lỗi & kiểm tra truyền thông, giúp giám sát hệ thống dễ dàng.
✅ Tiêu thụ điện năng thấp, hoạt động ổn định trong môi trường công nghiệp.
PLC-CJ1W-SCU41-V1
Thông số kĩ thuật PLC OMRON CJ1W-SCU41-V1
Bảng thông số kỹ thuật
| Thông số |
Giá trị |
| Model |
CJ1W-SCU41-V1 |
| Loại mô-đun |
Mô-đun truyền thông nối tiếp |
| Số cổng truyền thông |
2 cổng (1x RS-232C, 1x RS-422/485) |
| Tốc độ truyền |
300 bps ~ 115.2 kbps |
| Giao thức hỗ trợ |
Modbus RTU, ASCII, Host Link, NT Link, No-Protocol |
| Dạng truyền dữ liệu |
Full-duplex, Half-duplex |
| Định dạng dữ liệu |
7/8 bit, Parity (None, Even, Odd), 1/2 Stop bit |
| Điện áp nguồn |
5V DC (cấp từ PLC CJ1) |
| Kết nối |

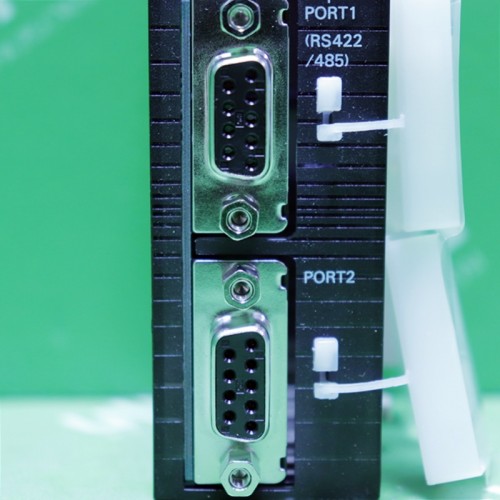

D-Sub 9 chân (RS-232C), Terminal Block (RS-422/485) |
| Kích thước |
90mm × 65mm × 31mm |
| Trọng lượng |
~250g |
| Tiêu chuẩn |
CE, UL, RoHS |
| Điều khiển máy thông qua truyền nối tiếp , nhận dữ liệu tính bằng micro giây |
● Hỗ trợ tốc độ truyền thông 230kbps
● Khoảng cách truyền tối đa 1,2 km
● RS-422A/485 là một khối đầu cuối nên việc nối dây rất dễ dàng.
● Macro giao thức cũng có thể được nhận ở tốc độ cao
● Hỗ trợ đa giao thức như thường lệ
（Có thể chọn macro giao thức, liên kết trên, liên kết NT, cổng nối tiếp, không thủ tục, phụ thuộc Modbus-RTU.)
[ Thu thập dữ liệu tốc độ cao từ các cảm biến đo tốc độ cao như máy đo khoảng cách laser và cảm biến dịch chuyển ]
Dữ liệu vị trí được nhận từ máy đo khoảng cách bằng laser có thể đo trong khoảng thời gian ngắn và được truyền đến bộ phận CPU để điều khiển chính xác biến tần để dẫn động và nâng.
 |
|
[Kiểm soát phân loại tốc độ cao bằng đầu đọc mã vạch ]
Bằng cách truyền nhanh dữ liệu từ đầu đọc mã đến bộ phận CPU, mã được xác định và sau đó được xuất ở tốc độ cao. |
|
PLC-CJ1W-SCU41-V1
Ứng dụng chi tiết
1. Kết nối PLC với các thiết bị ngoại vi
-
Kết nối biến tần, servo driver, cảm biến thông minh, màn hình HMI thông qua RS-232C hoặc RS-422/485.
-
Hỗ trợ Modbus RTU, giúp giao tiếp với nhiều thiết bị công nghiệp một cách dễ dàng.
2. Truyền dữ liệu tốc độ cao giữa PLC & hệ thống giám sát
-
Gửi dữ liệu từ PLC đến hệ thống SCADA, MES hoặc máy tính giám sát để phân tích và điều khiển.
-
Kết nối với máy in, bộ ghi dữ liệu, cân điện tử để lưu trữ thông tin sản xuất.
3. Điều khiển & giám sát từ xa
-
Kết nối với máy tính hoặc thiết bị di động để điều khiển từ xa qua Host Link hoặc ASCII Protocol.
-
Ứng dụng trong hệ thống điều khiển tòa nhà, giám sát dây chuyền sản xuất.
4. Kết nối mạng PLC mở rộng
-
Kết nối nhiều PLC CJ1 với nhau thông qua NT Link hoặc No-Protocol, giúp mở rộng hệ thống mà không cần mạng phức tạp.
-
Ứng dụng trong hệ thống sản xuất lớn, dây chuyền tự động hóa, nơi cần trao đổi dữ liệu giữa các bộ điều khiển.
Tính năng mở rộng
🔹 Hỗ trợ đa giao thức: Có thể chọn Modbus-RTU, ASCII, hoặc giao tiếp trực tiếp với thiết bị không theo chuẩn cố định.
🔹 Cấu hình linh hoạt: Dễ dàng thay đổi tốc độ truyền, định dạng dữ liệu qua phần mềm CX-Programmer.
🔹 Tích hợp tính năng phát hiện lỗi: Kiểm tra trạng thái kết nối, phát hiện lỗi CRC để đảm bảo dữ liệu truyền chính xác.
🔹 Hỗ trợ truyền song công & bán song công, cho phép kết nối nhiều thiết bị với tốc độ tối ưu.
🔹 Giám sát dữ liệu theo thời gian thực, giúp chẩn đoán sự cố dễ dàng và bảo trì hiệu quả.
PLC-CJ1W-SCU41-V1
