[Used] CS1W-NC413 PLC OMRON

CS1W-NC413 PLC OMRON

Định vị tốc độ cao, độ chính xác cao với 1, 2 hoặc 4 trục. Điều khiển 4 trục, Open collector output, tốc độ phát xung 500 Kpps, kết nối CPU dòng CS1G, CS1H, CS1D. Kết nối với CPU OMRON dòng CS : CS1G-CPU44H, CS1G-CPU43H, CS1H-CPU64H, CS1H-CPU65H … điều khiển vị trí 4 trục.

CS1W-NC413 của Omron là một bộ điều khiển vị trí thuộc dòng PLC CS-series, được thiết kế để điều khiển chính xác vị trí của các trục trong hệ thống tự động hóa công nghiệp. Với khả năng điều khiển lên đến 4 trục độc lập hoặc thực hiện nội suy tuyến tính cho tối đa 4 trục, CS1W-NC413 đáp ứng nhu cầu điều khiển chuyển động phức tạp trong các ứng dụng công nghiệp.

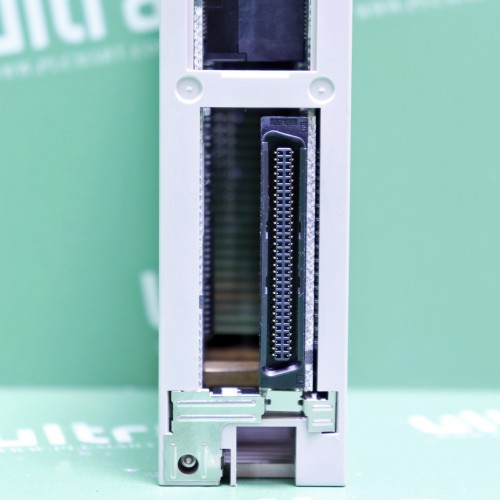

CS1W-NC413

Thông số kĩ thuật

• Dòng điện tiêu thụ: 0.36A tại 5 V
• Kiểm soát giao diện ngõ ra: Pulse-train ngõ ra collector hở
• Số trục: 4
• Số đơn vị được phân bổ: 2
• Tiêu chuẩn: U C N L CE
• Số trục điều khiển: 4 trục
• Open collector output
• Tốc độ phát xung: 1pps đến 500 Kpps

Đặc điểm nổi bật:

• Điều khiển đa trục: Hỗ trợ điều khiển đồng thời 4 trục, cho phép thực hiện các chuyển động phức tạp và đồng bộ trong quy trình sản xuất.​

• Phương thức điều khiển: Sử dụng điều khiển vòng hở thông qua đầu ra xung, phù hợp với các bộ điều khiển servo hoặc driver động cơ bước có đầu vào xung.​

• Tốc độ xung: Hỗ trợ dải tốc độ từ 1 pps đến 500 kpps, đáp ứng các yêu cầu chuyển động từ chậm đến nhanh.

• Chức năng nội suy tuyến tính: Cho phép thực hiện nội suy tuyến tính trên tối đa 4 trục, hữu ích trong các ứng dụng cần chuyển động theo đường thẳng trong không gian nhiều chiều.​

• Các chức năng hỗ trợ: Bao gồm tìm điểm gốc, jogging, bù trừ độ rơ (backlash), giới hạn phần mềm, và nhiều chức năng khác, giúp tăng cường khả năng điều khiển và bảo vệ hệ thống.

Ứng dụng chi tiết:

• Máy CNC và trung tâm gia công: Điều khiển chính xác vị trí của các trục trong quá trình gia công cơ khí.​

• Hệ thống robot công nghiệp: Quản lý chuyển động của các khớp robot để thực hiện các nhiệm vụ lắp ráp, hàn, hoặc sơn.​

• Dây chuyền sản xuất tự động: Điều khiển chuyển động của các băng tải, cánh tay robot, và các thiết bị khác trong dây chuyền.​

• Máy in công nghiệp: Đảm bảo chuyển động chính xác của đầu in và bàn in để đạt chất lượng in cao.​

Lợi ích khi sử dụng CS1W-NC413:

• Tăng cường độ chính xác: Điều khiển vị trí chính xác giúp cải thiện chất lượng sản phẩm và giảm tỷ lệ lỗi.​

• Linh hoạt trong ứng dụng: Hỗ trợ nhiều chức năng điều khiển và cấu hình, phù hợp với đa dạng ứng dụng công nghiệp.​

• Tiết kiệm chi phí và không gian: Với khả năng điều khiển 4 trục trong một mô-đun duy nhất, giảm nhu cầu sử dụng nhiều mô-đun riêng lẻ.​

• Dễ dàng tích hợp: Thiết kế tương thích với dòng PLC CS-series của Omron, giúp việc tích hợp vào hệ thống hiện có trở nên đơn giản.

CS1W-NC413

Đặc điểm

• Có hai loại để lựa chọn: đầu ra bộ thu hở và bộ điều khiển đường dây. Vì cả đầu ra bộ thu hở và bộ điều khiển đường dây đều có các mô hình 1, 2 và 4 trục, nên có thể chọn mô hình phù hợp nhất cho ứng dụng đang dùng.

• BẮT ĐẦU định vị diễn ra trong vòng 2 ms (tốc độ tối đa) sau khi nhận được lệnh từ Bộ điều khiển có thể lập trình.

• Có thể truyền dữ liệu tốc độ cao bằng cách sử dụng lệnh GHI I/O THÔNG MINH (IOWR) và ĐỌC I/O THÔNG MINH (IORD).

• Có thể điều khiển chính xác từ tốc độ thấp đến tốc độ cao (tối đa 500 kpps) theo đơn vị 1 pps.

• Có thể định vị từ bộ nhớ bằng cách ghi mẫu vận hành vào bộ nhớ PCU trước. Có thể thiết lập ba mẫu vị trí − Kết thúc, Tự động và Liên tục − bằng mã hoàn thành để phản hồi cho nhiều loại hoạt động. Có thể định vị tới 100 mẫu (dữ liệu tuần tự) trên một trục.

• Có thể định vị (hoạt động trực tiếp) bằng các lệnh thang PLC trực tiếp cho dữ liệu vị trí, dữ liệu tốc độ và dữ liệu gia tốc. Điều này giúp đơn giản hóa việc kiểm soát trong các tình huống khi không thể quyết định được vị trí và tốc độ mục tiêu cho đến ngay trước khi hoạt động bắt đầu hoặc khi vị trí và tốc độ mục tiêu thay đổi do các trường hợp khác. Vị trí và tốc độ mục tiêu cũng có thể thay đổi trong quá trình hoạt động.

• Ngắt cấp liệu di chuyển trục một lượng đã chỉ định, sau đó dừng lại, theo đầu vào ngắt. Xử lý tín hiệu đầu vào ngắt tốc độ cao (tối đa 0,1 ms) đảm bảo định vị ngắt có độ chính xác cao. Điều này giúp tối đa hóa độ chính xác của bộ cấp liệu.

• Có thể định vị dễ sử dụng với các chức năng đa dạng như Dạy, Ghi đè, Bù độ rơ, Vùng, Ngắt cưỡng bức và Đường cong tăng tốc/giảm tốc.

CS1W-NC413
