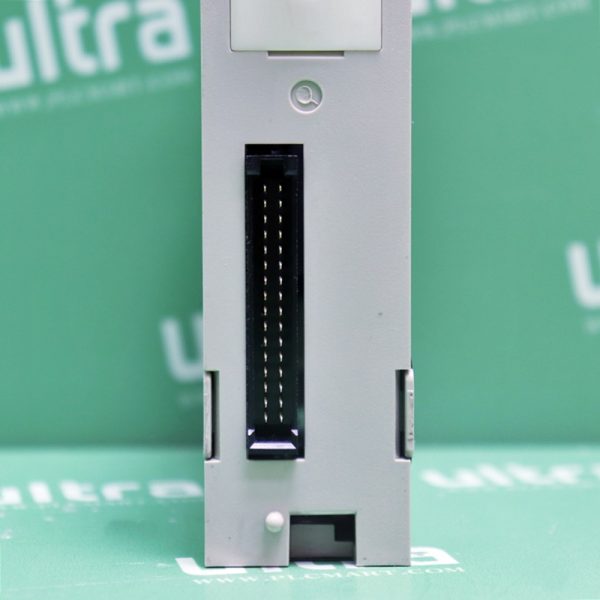

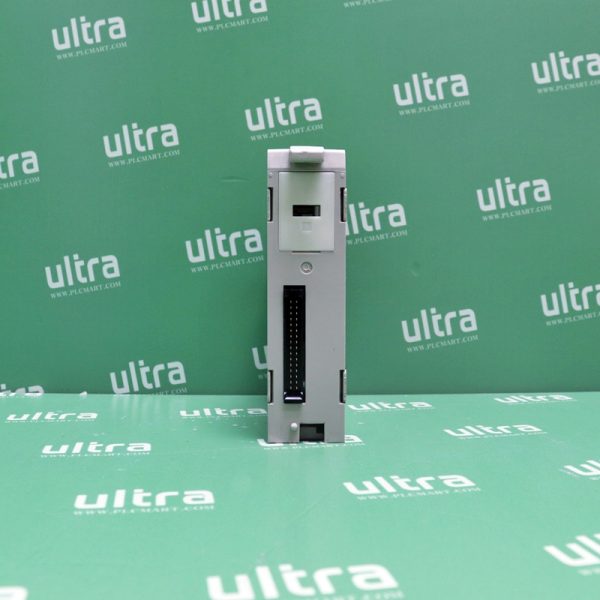

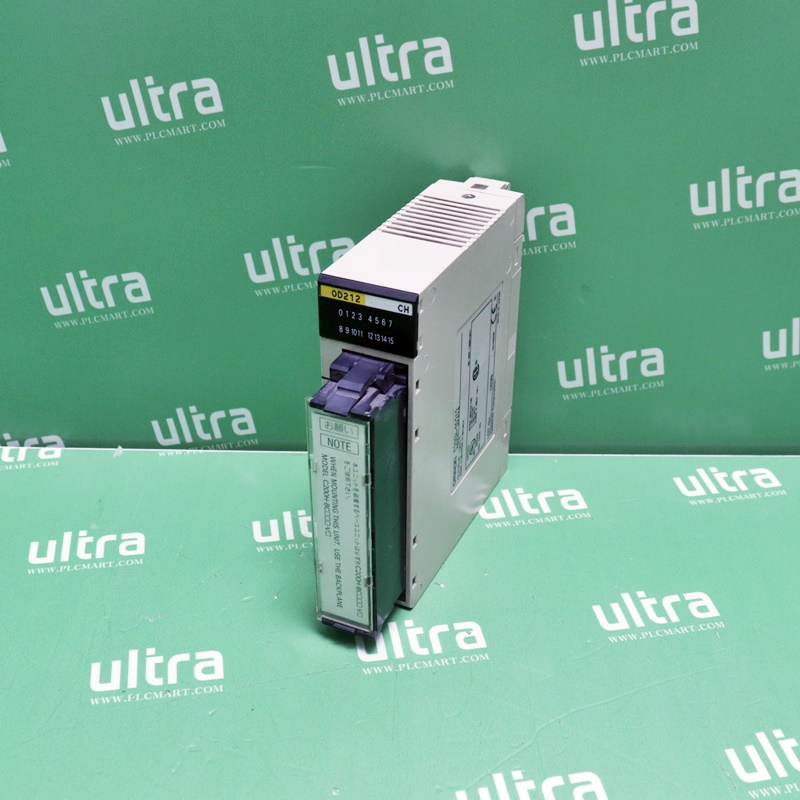

[Used] C200H-OD212 PLC OMRON

C200H-OD212 PLC OMRON

C200H‑OD212 là module ngõ ra số loại transistor (sink type) dành cho hệ thống PLC C200H của OMRON. Module này cung cấp 16 điểm ngõ ra điều khiển thiết bị 24 VDC như đèn, relay, cuộn hút hoặc van điện từ, với thiết kế rời dạng backplane tiêu chuẩn, dễ mở rộng kết hợp cùng CPU và các module I/O khác.

Đặc điểm nổi bật

• 16 điểm ra transistor (sink type) theo kiểu 16 điểm mỗi common – cho phép nối gọn và kiểm soát hiệu quả.

• Dòng tải tối đa 0.3 A mỗi điểm, tổng tải module 2 A, phù hợp điều khiển thiết bị công nghiệp nhỏ (<1A).

• Thời gian đáp ứng nhanh: ON ~0.2 ms, OFF ~0.3 ms – đáp ứng tốt yêu cầu đóng/ngắt thời gian thực.

• Điện áp định mức 24 VDC với điện áp dư ≤1.4 V khi đóng (residual voltage).

• Thiết kế có cầu chì bảo vệ module (8 A, 125 VAC), ngăn quá dòng.

• Cổng đấu nối terminal block tháo rời, dễ lắp đặt và bảo trì.

• Tiêu thụ dòng nhỏ (khoảng 35 mA ở 24 VDC); rò rỉ ≤0.1 mA khi OFF.

• Tương thích môi trường công nghiệp, thiết kế nhẹ (~270‑350 g), kích thước module tiêu chuẩn.

Thông số kĩ thuật

• Nguồn cấp: 24 VDC +10%/-15%
• Dòng tải lớn nhất: 0.3 A/pt. 4.8 A/12 pts
• Khả năng chuyển mạch nhỏ nhất: Điện áp dư: 1.4 V max.
• Dòng rò rỉ: 0.1 mA max.
• Số ngõ ra: 16 pts.
• Thời gian đáp ứng ngõ ra: ON: 0.2 ms max., 0.3 ms max.
• Outputs/per common: 16 pts.
• Cầu chì: 8A
• Nguồn điện bên ngoài: 35 mA, 24 VDC min.
• Điện năng tiêu thụ nội bộ (VDC): 180 mA max.
• Nhiệt độ hoạt động: 0-55°C, bảo quản: -20-75°C
• Độ ẩm: 10%-90% (không ngưng tụ)
• Cấp bảo vệ: IEC IP30

Bảng thông số kỹ thuật

Tính năng chính

• Tốc độ đáp ứng cao, thích hợp các hệ thống cần điều khiển nhanh.

• Cách ly tín hiệu logic và ngõ ra transistor, nâng cao độ tin cậy và bảo vệ CPU.

• Thiết kế module chuẩn, dễ cắm/hộp lắp vào PLC C200H.

• Cầu chì bảo vệ module giúp hệ thống an toàn khi gặp quá tải.

• Terminal block tháo rời, thuận tiện thao tác đấu nối hoặc kiểm tra lỗi.

Ứng dụng chi tiết

• Hệ thống động cơ nhỏ, van điện từ, relay báo lỗi: điều khiển đèn cảnh báo, còi, động cơ DC nhỏ…

• Dây chuyền gia công, đóng gói tự động: điều khiển xi lanh, motor máy ép, băng tải, thiết bị cấp liệu.

• Máy CNC, máy in, máy SMT: điều khiển các thiết bị ngõ ra nhỏ, không cần relay.

• Hệ thống kiểm soát phân loại, hệ thống robot công nghiệp: cung cấp tín hiệu đóng/ngắt nhanh và ổn định từ PLC.

• Tủ điều khiển chính và tủ phụ trong nhà máy: truyền tín hiệu ra thiết bị từ CPU chính qua module mở rộng I/O.
