C200H-AD003 Omron
C200H‑AD003, còn gọi là 3G2A6‑OC221, là module Analog Input (8 kênh) thuộc dòng PLC C200H của OMRON. Module này chuyển đổi tín hiệu analog từ cảm biến thành giá trị kỹ thuật số và truyền trực tiếp đến CPU PLC (C200H, C200HS, C200HX/HG/HE), phục vụ các ứng dụng tự động hóa yêu cầu độ chính xác cao.
Đặc điểm nổi bật
-
Hỗ trợ đến 8 đầu vào analog, thiết lập độc lập từng kênh.
-
Phạm vi tín hiệu linh hoạt: −10…10 V, 0…10 V, 1…5 V, hoặc 4…20 mA.
-
Độ phân giải cao: 1:4000 (16-bit) với tốc độ chuyển đổi 1 ms mỗi điểm I/O
-
Có chức năng phát hiện tín hiệu đứt mạch tự động cho dòng 1–5 V và 4–20 mA
-
Cách ly quang giữa đầu vào và CPU, chống nhiễu hiệu quả.
Bảng thông số kỹ thuật
| Thông số |
Giá trị |
| Model |
C200H‑AD003 (3G2A6‑OC221) |
| Loại |
Module Analog Input, 8 kênh |
| Phạm vi tín hiệu |
−10…10 V, 0…10 V, 1…5 V, 4…20 mA |
| Thiết lập độc lập từng kênh |
Có |
| Độ phân giải |
16-bit (1/4000 full-scale) |
| Thời gian chuyển đổi |
1 ms/điểm |
| Chương trình trung bình / peak |
Có (mean value, peak value hold) |
| Phát hiện đứt mạch |
Có (cho 1–5 V và 4–20 mA) |
| Cách ly |
Quang cách ly với CPU |
| Nhiệt độ hoạt động |
0…55 °C |
| Trọng lượng |
~450 g |
| Kết nối |

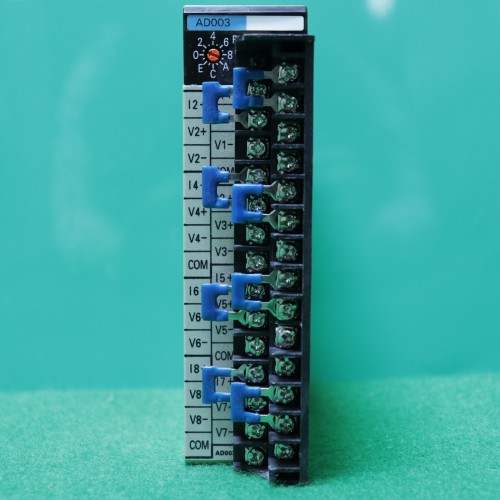

28-pin terminal block, vít M3 |
Tính năng chính
-
Hiển thị tín hiệu analog chính xác, tốc độ xử lý nhanh (1 ms mỗi điểm).
-
Có thể hiệu chỉnh offset/gain riêng từng kênh để tăng độ chính xác.
-
Xử lý tín hiệu nhiễu bằng các chức năng trung bình và giữ giá trị cực đại.
-
Có chức năng cảnh báo tín hiệu bị đứt mạch giúp dễ kiểm tra lỗi đường cảm biến.
-
Thiết kế gắn lên rack backplane PLC dễ dàng lắp đặt và thay thế.
Thông số kĩ thuật C200H-AD003
- Dòng điện tiêu thụ: 100 mA max. tại 5 VDC, 100 mA max. tại 26 VDC
- Số lượng ngõ vào Analog: 8
- Dải tín hiệu ngõ vào: Điện áp: 0-10V, -10-10V, 1-5V; Dòng điện: 4-20 mA
- Tín hiệu ngõ vào lớn nhất: Điện áp: ±15 V , Dòng điện: ±30 mA
- Trở kháng ngõ vào: Điện áp: 1 MΩ min., Dòng điện: 250 Ω
- Độ phân giải: 1/4000
- Chuyển đổi dữ liệu ngõ ra: Dữ liệu nhị phân 16 bit
- Độ chính xác: 23°±2°C: Điện áp: ±0.2%, Dòng điện: ±0.4%; 0°-55°C: Điện áp: ±0.4%, Dòng điện: ±0.6%
- Thời gian chuyển đổi: 1 ms/điểm
- Isolation: Between input terminals and PC: photocoupler
- Kết nối ngoài: Khối thiết bị đầu cuối 28 điểm (ốc vít M3)
- Kích thước: 34.5 x 130 x 128 (W x H x D) mm
- Trọng lượng: 450g max.
Ứng dụng chi tiết
-
Hệ thống điều khiển quy trình công nghiệp: đo tín hiệu analog từ cảm biến nhiệt độ, áp suất, lưu lượng, mức chất lỏng…
-
Tự động hóa nhà máy: kích hoạt điều khiển theo giá trị analog (ví dụ: điều chỉnh tốc độ bơm theo áp suất hoặc lưu lượng).
-
Hệ thống HVAC, xử lý nước hoặc năng lượng: giám sát cảm biến analog và đưa vào PLC xử lý thông minh.
-
Quy trình quản lý từ xa hoặc SCADA: module cung cấp dữ liệu analog chính xác và ổn định cho hệ thống giám sát tập trung.
-
Thiết bị phân tích môi trường hoặc nhà máy hóa chất: ghi nhận các thông số analog để phản hồi tự động hoặc lưu dữ liệu.
Lợi ích khi sử dụng
-
Độ chính xác cao và tốc độ đáp ứng nhanh, phù hợp với các quá trình thời gian thực.
-
Giảm thiểu rủi ro lỗi đo lường nhờ khả năng phát hiện tín hiệu đứt mạch và xử lý nhiễu.
-
Dễ cấu hình, bảo trì và mở rộng nhờ mô-đun gắn trên backplane PLC.
-
Tương thích lâu dài với nhiều dòng PLC OMRON đời cũ và mới (C200H, C200HS, HX/HG/HE).
-
Tiết kiệm thời gian và nhân công khi thiết lập hệ thống analog phức tạp nhờ khả năng cấu hình từng kênh linh hoạt.
