CS1W-EIP21 Omron
Đơn vị EtherNet/IP có dung lượng liên kết dữ liệu thẻ là 180.000 từ trở lên. CS1W-ETN21 của Omron là một mô-đun truyền thông Ethernet được thiết kế để tích hợp vào dòng PLC CS1, giúp mở rộng khả năng kết nối mạng và truyền thông trong các hệ thống tự động hóa công nghiệp.
Mô-đun hỗ trợ kết nối Ethernet với tốc độ 100BASE-TX, cho phép truyền dữ liệu nhanh chóng và hiệu quả. Mô-đun đáp ứng các tiêu chuẩn như UL, cUL, N, L, CE, đảm bảo tính tương thích và an toàn khi sử dụng trong nhiều môi trường công nghiệp khác nhau.

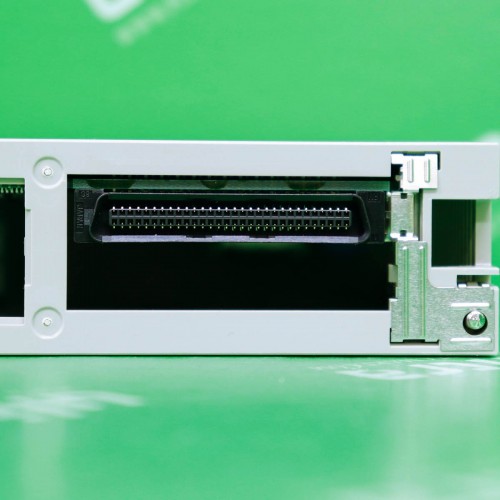

PLC-CS1W-EIP21
Thông số kĩ thuật CS1W-EIP21 Omron
Model: CS1W-EIP21
EtherNet/IP Unit Specifications
Loại: EtherNet/IP
Cổng: 1 × 100 Base-Tx
Giao thức: EtherNet/IP, UDP, TCP/IP, máy chủ FTP, SNTP, SNMP
Lớp đơn vị: CPU Bus unit
Ghi chú: 31 mm
Kiểu kết nối: RJ45
CS1W-EIP21
Đặc điểm CS1W-EIP21:
ODVA thúc đẩy sự lan rộng của Ethernet công nghiệp trên toàn thế giới.
EtherNet/IP có thể được sử dụng để giao tiếp với nhiều thiết bị từ nhiều công ty khác nhau trên toàn thế giới ngoài các thành phần OMRON (như Bộ điều khiển nhiệt độ và Cảm biến). Việc sử dụng EtherNet/IP sẽ nhanh chóng thúc đẩy sự phát triển của môi trường đa nhà cung cấp EtherNet/IP (bao gồm cả robot và thiết bị an toàn).
Truyền thông liền mạch trên đường điều khiển và đường giám sát thông tin với EtherNet/IP
Sử dụng giao thức mở chuẩn toàn cầu (CIP), có thể tạo ra một hệ thống mạng độc lập với luồng dữ liệu liền mạch giữa đường điều khiển và đường giám sát thông tin.
Truyền thông tin nhắn OMRON FINS cũng có thể được sử dụng trên cùng một mạng vì đây là mạng LAN chuẩn.
Sử dụng cùng một quy trình vận hành cho cả EtherNet/IP và Phần mềm hỗ trợ DeviceNet.
Có thể sử dụng cùng một quy trình Phần mềm hỗ trợ từ xa để cấu hình thiết bị, giám sát và chuyển chương trình cho mạng DeviceNet và EtherNet/IP.
Hệ thống an toàn có thể được giám sát thông qua EtherNet/IP.
Hệ thống an toàn có thể được giám sát từ PLC bằng cách sử dụng Bộ điều khiển an toàn được thiết kế theo mô-đun với Bộ ghép nối EtherNet/IP.
Truyền thông dung lượng cao với bus dung lượng cao tốc độ cao
Mọi loại dữ liệu, từ liên kết quy trình và công thức sản xuất đến dữ liệu sản xuất, đều có thể được trao đổi ở tốc độ cao và thời gian tối ưu. Khả năng truyền thông tốt hơn hẳn so với các mạng trước đây, chẳng hạn như Controller Link và FL-net.
Cấu trúc linh hoạt với bộ chuyển mạch Ethernet
Có thể đấu dây và mở rộng linh hoạt với bộ chuyển mạch Ethernet. Điều này có nghĩa là sẽ không có sự cố mạng nào xảy ra do lỗi đường truyền thông tin, đảm bảo hiệu suất và bảo mật mạng cao.
– Có thể tham gia và rời khỏi mạng trong quá trình truyền thông tin.
Các nút có thể rời khỏi mạng trong quá trình vận hành, cho phép bảo trì dễ dàng để phát hiện lỗi, tách và khôi phục.
– Độ trễ không thể đoán trước do xung đột dữ liệu là tối thiểu.
– Các vấn đề do lỗi đấu dây được giảm thiểu đến từng dòng.

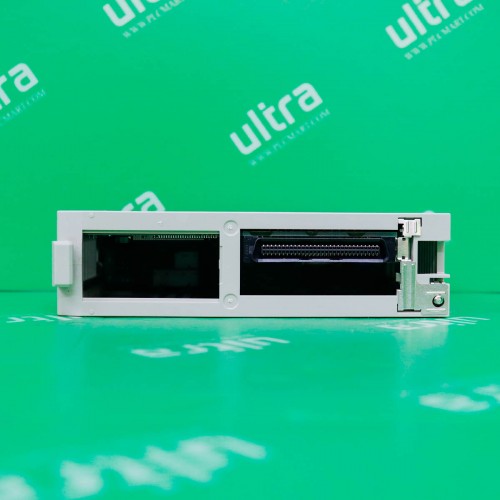

PLC-CS1W-EIP21
| Item |
Specifications |
| Model number |
CS1W-EIP21 |
| Type |
100Base-TX (See note.) |
| Applicable PLCs |
CS-series PLCs |
| Unit classification |
CS-series CPU Bus Unit |
| Mounting location |
CPU Rack or Expansion Rack |
| Number of Units that can be mounted |
8 max. (including Expansion Racks) |
CPU Unit
words used |
Allocated CIO Area
words (CPU Bus Unit
words) |
25 words/Unit (one unit number’s words) |
These words contain control bits and flags, the target node PLC’s operating and error
information, Unit status, communications status, registered/normal target node information,
and FINS/TCP connection status. |
Allocated DM Area
words (CPU Bus Unit
words) |
100 words/Unit (one unit number’s words) |
| These words contain the IP address display/setting area |
| User-set area |
Any usable data area words |
Target node PLC’s operating and error information, and registered/normal target node
information |
CPU Bus Unit System
Setup |
Not used. |
Non-volatile memory within
EtherNet/IP Unit (See note.) |
The following settings are stored in the EtherNet/IP Unit’s non-volatile memory.
Note: Unlike the regular Ethernet Units, the CPU Bus Unit Setup Area in the CPU Unit is not
used for these settings.
1. Unit setup (communications settings for the EtherNet/IP Unit, such as the IP address, DNS
server settings, host name, baud rate, FINS/UDP settings, and FINS/TCP settings)
2. Tag data link settings (device parameters) |
Transfer
specifications |
Media access method |
CSMA/CD |
| Modulation method |
Baseband |
| Transmission paths |
Star form |
| Baud rate |
100 Mbit/s (100Base-TX) |
| Transmission media |
Shielded twisted-pair (STP) cable
Categories: 100 Ω at 5, 5e |
| Transmission distance |
100 m (distance between hub and node) |
Number of cascade
connections |
There is no limitation when a switching hub is used. |
| Current consumption (Unit) |
410 mA max. at 5 V DC |
| Weight |
171 g max. |
| Dimensions |
35 × 130 × 101 mm (W × H × D) |
| Other general specifications |
Other specifications conform to the general specifications of the CS-series |
Note: If tag data links are being used, use 100Base-TX. Otherwise, 10Base-T can be used, but this is not recommended.
Communications Specifications
| Item |
Specifications |
CIP
service |
Tag data
links
(Cyclic
communi-
cations) |
Number of connections |
256 |
Packet interval
(refresh cycle) |
0.5 to 10,000 ms (in 0.5-ms units)
Can be set independently for each connection.
(Data is refreshed over the network at the preset interval and
does not depend on the number of nodes.) |
Maximum allowed
communications
bandwidth per Unit |
6,000 to 12,000 pps *1 *2 |
| Number of tag sets |
256 |
| Tag types |
CIO Area, DM Area, EM Area, Holding Area, and Work Area |
Number of tags per
connection (= 1 tag set) |
8 (7 tags when the tag set contains the PLC status) |
Maximum link data size
per node |
184,832 words |
Maximum data size per
connection |
252 words or 722 words *3
Note: Data synchronicity is maintained within each connection. |
Number of registrable
tag sets |
256
(1 connection = 1 tag set) |
Maximum size of 1 tag
set |
722 words
(The PLC status uses 1 word when the tag set contains the PLC
status.) |
Maximum number of
tags that can be
refreshed per CPU Unit
cycle *4 |
Output/Transmission (CPU to EtherNet/IP): 19
Input/Reception (EtherNet/IP to CPU): 20 *5 |
Data that can be
refreshed per CPU Unit
cycle *4 |
Output/Transmission (CPU to EtherNet/IP): 7,405 words
Input/Reception (EtherNet/IP to CPU): 7,405 words |
Changing tag data link
parameters during
operation |
Supported *6 |
Multicast packet filter
function *7 |
Supported |
Explicit
messaging |
Class 3 (connected) |
Number of connections: 128 |
| UCMM (unconnected) |
Number of clients that can communicate at one time: 32 max.
Number of servers that can communicate at one time: 32 max. |
| CIP routing |
CS1W-EIP21, CJ1W-EIP21, CJ2H-CPU6[]-EIP, CJ2M-CPU3[] |
| FINS service |
FINS/UDP |
Supported |
| FINS/TCP |
16 connections max. |
| EtherNet/IP conformance test |
Conforms to A5 |
| Ethernet interface |
10BASE-T or 100BASE-TX
Auto Negotiation or fixed settings |
| Service |
Protocol |
Port number |
Remarks |
| Tag data links |
UDP |
2222 |
Fixed value |
| Class 3, UCMM |
TCP/UDP |
44818 |
| DNS |
UDP |
53 |
| FINS/UDP service |
UDP |
9600 |
Port numbers in the Unit Setup can be changed with
the CX-Programmer. |
| FINS/TCP service |
TCP |
9600 |
| FTP |
TCP |
20, 21 |
| SNTP |
UDP |
123 |
| SNMP |
UDP |
161 |
| SNMP trap |
UDP |
162 |
Network Configurator Requirements
The Network Configurator Ver. 3.0 or higher is a software package designed for building, setting, and controlling a multi-vendor EtherNet/IP Network using OMRON’s EtherNet/IP. It is included in CX-One. The Network Configurator provides the following functions for building, setting, and controlling EtherNet/IP.
| Item |
Specification |
| Operating environment |
CXONE-AL[][]D-V[] |
Network
connection
method |
|
CS1/CJ1 |
CJ2 |
| Serial interface |
CPU Unit’s Peripheral or RS-232C port |
CPU Unit’s USB or RS-232C port |
| Ethernet interface |
EtherNet/IP Unit’s Ethernet port |
CPU Unit’s Ethernet port
EtherNet/IP Unit’s Ethernet port |
| Location on Network |
A single node address is used (only when directly connected to EtherNet/IP). |
Number of Units that can be
connected to Network |
A single Network Configurator per Network
(More than one Configurator cannot be used in the same system.) |
Main
functions |
Network control
functions |
The Network configuration can be created and edited regardless of whether the
Network Configurator is online or offline.
The Network configuration can be read from a file or the network. |
Configuration
functions |
The EDS files used by the Network Configurator can be installed and deleted. |
| Supported file formats |
Configurator network configuration files (*.ncf)
Configuration files (*.ncf) created using the Network Configurator for EtherNet/IP
(version 2) can be imported by selecting External Data – Import from the File Menu. |
Ứng dụng chi tiết:
Mô-đun CS1W-ETN21 được sử dụng trong các hệ thống tự động hóa công nghiệp yêu cầu kết nối mạng Ethernet để:
-
Giám sát và điều khiển từ xa: Cho phép truy cập và quản lý PLC từ các thiết bị khác trong mạng, giúp tăng cường khả năng giám sát và điều khiển hệ thống.
-
Tích hợp hệ thống: Dễ dàng kết nối PLC với các hệ thống SCADA, HMI và các thiết bị mạng khác, tạo nên một hệ thống tự động hóa toàn diện và linh hoạt.
Lợi ích khi sử dụng:
-
Tăng cường khả năng kết nối: Việc tích hợp Ethernet giúp PLC kết nối dễ dàng với các thiết bị và hệ thống khác, mở rộng khả năng truyền thông và tích hợp.
-
Hiệu suất truyền thông cao: Kết nối Ethernet tốc độ cao đảm bảo truyền dữ liệu nhanh chóng và ổn định, đáp ứng nhu cầu của các ứng dụng yêu cầu tốc độ và độ tin cậy cao.
-
Đáp ứng tiêu chuẩn quốc tế: Việc tuân thủ các tiêu chuẩn như UL, cUL, N, L, CE đảm bảo mô-đun hoạt động an toàn và tương thích trong nhiều môi trường công nghiệp khác nhau.
