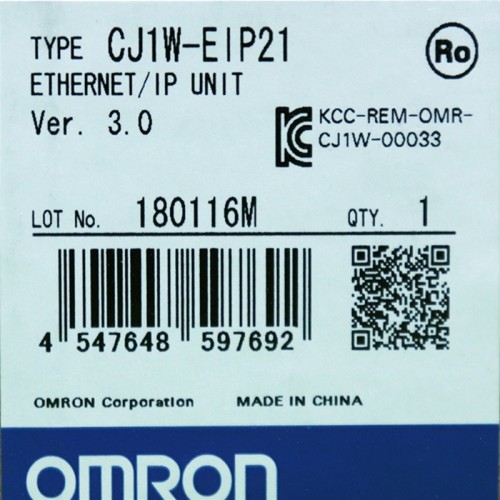

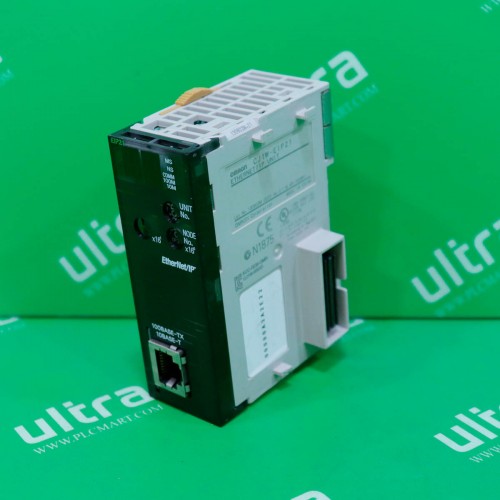

[Used] CJ1W-EIP21 OMRON Đơn vị EtherNet/IP

kiểu

100 BASE-TX/10 BASE-T ( Tuy nhiên 100 BASE-TX được khuyến nghị )*

CPU tương ứng

Sê-ri CJ (CJ1, CJ2), sê-ri CP1H, NSJ

loại đơn vị

Đơn vị chức năng cao CPU

vị trí lắp đặt

Đơn vị CPU hoặc đơn vị mở rộng

số lượng đơn vị có thể được cài đặt

Hệ thống sê-ri CJ , hệ thống sê-ri NSJ lên đến 8 đơn vị ( bao gồm cả đơn vị mở rộng )

lưu ý . CJ2H-CPU□□-EIP Đơn vị EtherNet/IP có thể được cài đặt tối đa 7 đơn vị

Có thể cài đặt tối đa 2 đơn vị EtherNet/IP của Đơn vị CPU CJ2M .

Lên đến 2 hệ thống CP1H

của đơn vị CPU

khu vực chiếm đóng

CPU chức năng cao

đơn vị

tiếp sức chuyển nhượng

khu vực

25 CH/ căn ( căn 1 ở )

Công tắc mềm , nút mục tiêu Hoạt động thân PLC / thông tin lỗi , trạng thái thiết bị,

Trạng thái giao tiếp, Đăng ký / Thông tin nút đích thông thường , Trạng thái kết nối FINS/TCP

CPU chức năng cao

đơn vị

Khu vực DM được phân bổ

100CH/ Căn ( Đang ở Căn 1 )

Khu vực hiển thị / cài đặt địa chỉ IP

Khu vực cài đặt người dùng

Vùng bộ nhớ vào/ra tùy ý

Nút mục tiêu Hoạt động thân PLC / thông tin lỗi , đăng ký / thông tin nút mục tiêu thông thường

CPU chức năng cao

hệ thống đơn vị

khu vực thiết lập

không được sử dụng

Trong đơn vị Ethernet/IP

bộ nhớ không bay hơi

Cài đặt trong bộ nhớ cố định trong đơn vị EtherNet/IP .

Khu vực thiết lập hệ thống đơn vị chức năng cao CPU trong đơn vị CPU không được sử dụng . Điều này khác với thiết bị Ethernet .

1) Cài đặt đơn vị ( địa chỉ IP của đơn vị EtherNet/IP , máy chủ DNS , tên máy chủ , tốc độ truyền ,

Cài đặt giao tiếp như FINS/UDP, FINS/TCP )

2) Cài đặt liên kết dữ liệu thẻ ( thông số thiết bị )

thông số kỹ thuật truyền tải

Phương thức truy cập phương tiện

CSMA/CD

phương pháp điều chế

Hệ thống truy cập đường dây chuyên dụng

Định dạng đường truyền

kiểu sao

tốc độ truyền

100 triệu bit /giây (100 BASE-TX)

phương tiện truyền dẫn

Cáp xoắn đôi ( có vỏ bọc : STP): Loại 5, 5 e hoặc cao hơn

Khoảng cách truyền

100 m ( khoảng cách giữa trung tâm chuyển mạch và nút )

số lượng kết nối lồng nhau

Không có hạn chế về việc sử dụng các trung tâm chuyển đổi

mức tiêu thụ hiện tại

DC5V 0,41 A trở xuống

khối lượng

94g

kích thước bên ngoài

31(W)×90(H)×65(S)mm

Thông số kỹ thuật chung khác

Phù hợp với các thông số kỹ thuật chung của dòng CJ .
