MSMF5AZL1S1 Động cơ Servo Panasonic 50W
Động cơ Servo Panasonic MSMF5AZL1S1 thuộc dòng MINAS A6 của Panasonic, được thiết kế với momen quán tính thấp và kiểu kết nối dạng đầu nối (connector type). Sản phẩm này có công suất 50W, tốc độ định mức 3000 vòng/phút, và tốc độ tối đa lên đến 6000 vòng/phút.
Mô-men xoắn định mức đạt 0,16 Nm, với mô-men xoắn cực đại là 0,48 Nm. Kích thước mặt bích vuông là 38 mm, và động cơ được trang bị encoder quang học 23-bit cho phép điều khiển chính xác vị trí và tốc độ. Động cơ này có cấp bảo vệ IP67, đảm bảo khả năng chống bụi và nước, phù hợp cho các ứng dụng trong môi trường công nghiệp khắc nghiệt.
Với chuẩn bảo vệ IP67, động cơ có khả năng chống bụi và nước, giúp tăng độ bền và độ tin cậy trong môi trường công nghiệp khắc nghiệt. MSMF5AZL1S1 là lựa chọn lý tưởng cho các hệ thống tự động hóa, robot, máy CNC, máy in, máy đóng gói, và nhiều ứng dụng công nghiệp khác.

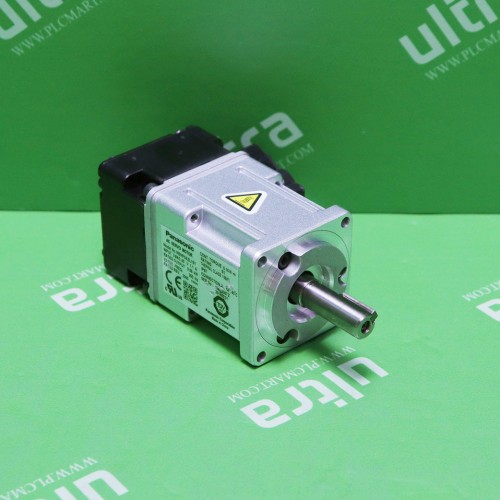

MSMF5AZL1S1 Servo Panasonic
Chi tiết kĩ thuật
| Mục |
chi tiết |
| Model |
MSMF5AZL1S1 |
| Chi tiết |
Quán tính thấp (quán tính thấp), loại đầu nối |
| Family name |
MINAS A6 |
| loại |
sê-ri MSMF |
| kiểu |
Quán tính thấp (quán tính thấp) |
| lớp bảo vệ |
IP67 |
| cấu trúc bảo vệ |
Không bao gồm phần quay của trục đầu ra, các chân kết nối của đầu nối động cơ và đầu nối bộ mã hóa. |
| điều kiện môi trường |
Để biết chi tiết, hãy kiểm tra hướng dẫn sử dụng, v.v. |

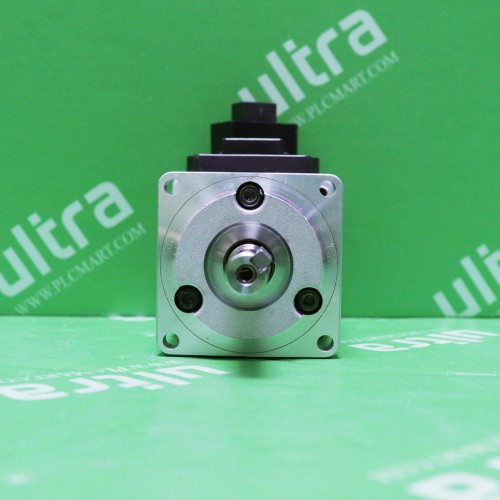

| góc mặt bích |
□38mm |
| Góc mặt bích (đơn vị: mm) |
38 |
| Cấu tạo đầu ra động cơ |
kết nối |

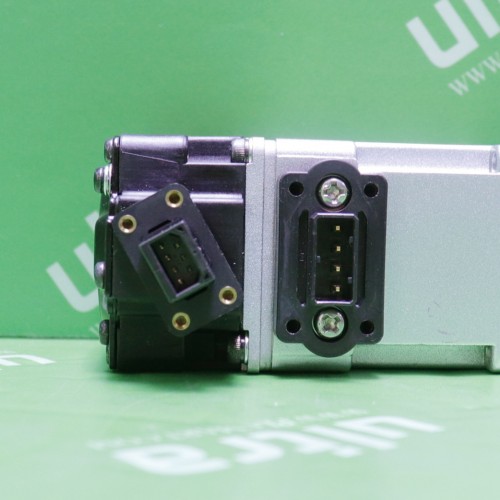

| Động cơ ⋅ Đầu nối bộ mã hóa |
kết nối |
| Công suất nhà máy điện (kVA) |
AC100 V: 0,4kVA
AC200 V: 0,5kVA |
| đặc điểm kỹ thuật điện áp |
100V/200V chung |
| công suất định mức |
50W |
| Dòng điện định mức (A (rms)) |
1.1 |
| giữ phanh |
không tồn tại |
| Khối lượng (kg) |
0,32 |
| Phớt ngăn dầu |
không tồn tại |
| trục |
Với tab đính kèm khóa |
| Mô-men xoắn định mức (N ⋅ m) |
0,16 |
| Mô-men xoắn dừng (N ⋅ m) |
0,16 |
| Mô-men xoắn cực đại tức thời (N ⋅ m) |
0,48 |
| Dòng điện tối đa tức thời (A (op)) |
4.7 |
| Tần suất phanh phục hồi (lần/phút) |
Không có tùy chọn: không có giới hạn
Có tùy chọn: không giới hạn
Các mục tùy chọn (điện trở tái tạo bên ngoài): DV0P4280 (đối với 100 V AC), DV0P4281 (đối với 200 V AC) |
| tần số phanh phục hồi |
Để biết chi tiết, hãy xem “Nhận xét Trang Thông số Kỹ thuật Động cơ” (Ghi chú) 1 và 2 trong [Bổ sung Thông số Kỹ thuật Động cơ]. |
| Tốc độ quay định mức (r/min) |
3000 |
| Tốc độ quay tối đa (r/min) |
6000 |
| Mô men quán tính rôto ( x10 -4 kg ⋅ m²) |
0,026 |
| Mômen quán tính tải khuyến nghị tỷ lệ với mômen quán tính rôto |
30 lần hoặc ít hơn |
| Mômen quán tính tải khuyến nghị tỷ lệ với mômen quán tính rôto |
Để biết chi tiết, hãy xem “Nhận xét Trang Thông số Kỹ thuật Động cơ” (Lưu ý) 3 trong [Bổ sung Thông số Kỹ thuật Động cơ]. |
| Bộ mã hóa quay: Thông số kỹ thuật |
Hệ thống gia tăng / tuyệt đối 23 bit phổ biến |
| Thông báo |
Khi sử dụng như một hệ thống gia tăng (không sử dụng dữ liệu nhiều lượt), không kết nối pin cho bộ mã hóa tuyệt đối. |
| Bộ mã hóa quay: độ phân giải |
8388608 |
Ứng dụng chi tiết
1. Hệ thống tự động hóa công nghiệp
🚀 Dây chuyền sản xuất & lắp ráp – Điều khiển chính xác các hệ thống băng chuyền, máy lắp ráp tự động giúp tăng năng suất.
🚀 Máy đóng gói thực phẩm & dược phẩm – Ứng dụng trong máy chiết rót, máy in date, máy dán nhãn với tốc độ cao và độ chính xác tuyệt đối.
2. Ngành gia công cơ khí – CNC & Laser
⚙ Máy CNC, máy phay, máy tiện mini – Giúp định vị chính xác, nâng cao chất lượng gia công.
⚙ Máy cắt laser & plasma – Điều khiển chuyển động mượt mà, giúp đường cắt sắc nét, không bị lệch.
3. Ngành in ấn & dệt may
🖨 Máy in công nghiệp – Giúp điều chỉnh tốc độ in chính xác, giảm thiểu lỗi in mờ hoặc lệch.
🧵 Máy dệt, máy thêu vi tính – Động cơ servo giúp kiểm soát đường kim mũi chỉ mượt mà, chính xác theo mẫu thiết kế.
4. Robot công nghiệp & Tự động hóa thông minh
🤖 Cánh tay robot mini – Điều khiển trục quay linh hoạt, phản hồi nhanh, giúp robot thực hiện các nhiệm vụ lắp ráp, kiểm tra sản phẩm.
🏭 AGV (Xe tự hành thông minh) – Hỗ trợ điều khiển bánh xe & hệ thống lái, giúp xe di chuyển chính xác và an toàn.
5. Ngành y tế & thiết bị thí nghiệm
🏥 Máy xét nghiệm tự động – Điều khiển chính xác chuyển động ống nghiệm, bơm tiêm tự động trong các hệ thống xét nghiệm máu, nước tiểu.
🔬 Kính hiển vi tự động – Điều khiển chuyển động mượt mà, hỗ trợ đo lường và phân tích chính xác.
Lợi ích khi sử dụng động cơ Servo Panasonic MSMF5AZL1S1
✅ Độ chính xác cao – Giúp giảm sai số, tăng năng suất và chất lượng sản phẩm.
✅ Tiết kiệm điện năng – Hoạt động với hiệu suất cao, giảm tiêu thụ điện năng so với động cơ thông thường.
✅ Tăng tuổi thọ thiết bị – Linh kiện chất lượng cao giúp giảm chi phí bảo trì, nâng cao độ bền.
✅ Dễ dàng tích hợp – Thiết kế nhỏ gọn, dễ dàng lắp đặt vào hệ thống hiện có.
✅ Hoạt động ổn định – Độ bền cao, khả năng chống nước và bụi tốt giúp hoạt động hiệu quả trong môi trường công nghiệp.
Servo-MSMF5AZL1S1
