MSMF022L1S2
MSMF022L1S2 là động cơ servo AC 200 W, thuộc dòng MINAS A6 – một dòng servo hiệu suất cao của Panasonic. Motor này có độ quán tính thấp, cảm biến mã hóa tuyệt đối 23 bit, chuẩn bảo vệ IP65, và sử dụng dòng điện 200 V, phù hợp cho các ứng dụng cần định vị chính xác và phản hồi nhanh.

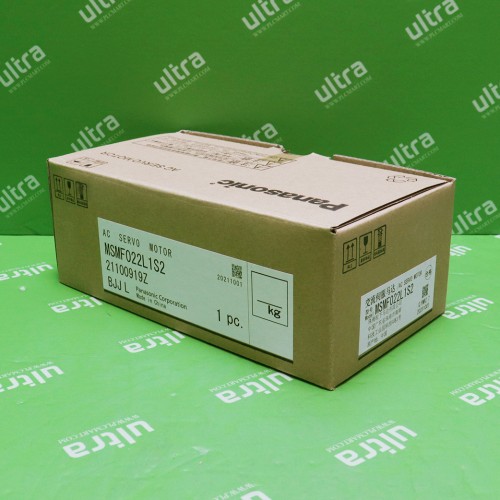

Servo-MSMF022L1S2
Đặc điểm nổi bật
-
Công suất 200 W, mô-men định mức 0,64 N·m, mô-men đỉnh 1,91 N·m.
-
Tốc độ định mức 3000 rpm, tối đa đạt 6000 rpm.
-
Encoder tuyệt đối 23‑bit, không cần pin dự trữ, độ phân giải cực cao lên đến 8.3 triệu xung/vòng.
-
Trục đầu ra kiểu then, đường kính khoảng 11,6 mm, dễ tích hợp với cơ cấu truyền lực.
-
Motor nhẹ, khối lượng khoảng 0,82 kg, dễ phối hợp trong các hệ thống nhỏ gọn.
-
Chuẩn bảo vệ IP65, phù hợp môi trường công nghiệp.
BẢNG THÔNG SỐ KỸ THUẬT
| Thuộc tính |
Thông số |
| Mã sản phẩm |
MSMF022L1S2 |
| Công suất định mức |
200 W |
| Mô-men định mức |
0,64 N·m |
| Mô-men đỉnh tối đa |
1,91 N·m |
| Tốc độ định mức / tối đa |
3000 rpm / 6000 rpm |
| Encoder |
23‑bit tuyệt đối/incremental |
| Đường kính trục ra |
∅ 11,6 mm (trục then) |
| Khối lượng |
0,82 kg |
| Loại bảo vệ |
IP65 |
| Điện áp định mức |
200 VAC |
| Dòng điện định mức |
1,5 A |
| Quán tính rotor |
0,14 × 10⁻⁴ kg·m² |
| Tải trọng trục phép khi hoạt động |
Radial 245 N, Trục 98 N |
Servo-MSMF022L1S2
TÍNH NĂNG, LỢI ÍCH & ỨNG DỤNG
Tính năng nổi bật
-
Encoder 23‑bit tuyệt đối giúp định vị nhanh, không mất vị trí sau mất điện.
-
Thiết kế quán tính thấp giúp đáp ứng cao tần số điều khiển nhanh (3.2 kHz).
-
IP65 và bảo vệ rotor tốt, phù hợp môi trường khắc nghiệt.
-
Trục then tiêu chuẩn, dễ ghép cơ khí và giảm hiện tượng trượt.
Lợi ích khi sử dụng
-
Độ chính xác cao và định vị đáng tin cậy, phù hợp cho servo dùng trong robot, trục chính xác (CNC, máy khắc).
-
Phản hồi nhanh, giảm thời gian dead time, hỗ trợ hoạt động tốc độ cao và chính xác.
-
Dễ tích hợp cơ khí, hỗ trợ các hệ thống cần truyền mô-men hiệu quả.
-
Tăng độ bền và ổn định hệ thống, sử dụng trong môi trường bụi hoặc dầu nhờ chuẩn IP65.
ỨNG DỤNG CHI TIẾT CỦA ĐỘNG CƠ SERVO PANASONIC MSMF022L1S2
Động cơ servo MSMF022L1S2 (thuộc dòng MINAS A6 – 200W) được ứng dụng rộng rãi trong các hệ thống cần điều khiển vị trí chính xác, tốc độ phản hồi nhanh, đặc biệt trong môi trường công nghiệp tự động hóa yêu cầu độ tin cậy cao. Dưới đây là các ứng dụng điển hình:
1. Máy CNC và máy khắc nhỏ
2. Hệ thống robot công nghiệp mini/light-duty
-
Gắn vào khớp quay hoặc cơ cấu chấp hành của cánh tay robot.
-
Đáp ứng tốt cho ứng dụng pick & place, lắp ráp, kiểm tra linh kiện.
3. Máy đóng gói, chiết rót, dán nhãn
-
Định vị chính xác cơ cấu nạp/ép/dán nhãn theo chu kỳ cao.
-
Giúp tăng tốc độ đóng gói, giảm lỗi vị trí.
4. Máy in, cắt kỹ thuật số, máy gấp giấy
5. Dây chuyền tự động hóa (tuyến sản xuất)
-
Dẫn động băng tải thông minh, cơ cấu đẩy sản phẩm, cần gắp,…
-
Phối hợp nhịp nhàng nhiều trục trong một chu kỳ làm việc.
6. Máy test bo mạch/thiết bị điện tử
7. Máy phân loại tự động (Sorting systems)
-
Phân loại sản phẩm theo màu, khối lượng, hình dạng…
-
Gắn kết với camera AI hoặc cảm biến hình ảnh.
Servo MSMF022L1S2
Chi tiết kĩ thuật MSMF022L1S2
| mục |
chi tiết |
| số phần |
MSMF022L1S2 |
| Chi tiết |
Quán tính thấp (quán tính thấp), loại dây dẫn |
| Family name |
MINAS A6 |
| loại |
sê-ri MSMF |
| kiểu |
Quán tính thấp (quán tính thấp) |
| lớp bảo vệ |
IP65 |
| cấu trúc bảo vệ |
Không bao gồm phần quay của trục ra và đầu dây dẫn. |
| điều kiện môi trường |
Để biết chi tiết, hãy kiểm tra hướng dẫn sử dụng, v.v. |
| góc mặt bích |
□60mm |
| Góc mặt bích (đơn vị: mm) |
60 |
| Cơ cấu kéo động cơ |
dây dẫn |
| Động cơ ⋅ Đầu nối bộ mã hóa |
dây dẫn |
| Công suất nhà máy điện (kVA) |
0,5 |
| đặc điểm kỹ thuật điện áp |
200V |
| công suất định mức |
200W |
| Dòng điện định mức (A (rms)) |
1,5 |
| giữ phanh |
không tồn tại |
| Khối lượng (kg) |
0,82 |
| Phớt dầu |
không tồn tại |
| trục đặc điểm kỹ thuật |
Với tab đính kèm khóa |
| Mô-men xoắn định mức (N ⋅ m) |
0,64 |
| Mô-men xoắn dừng (N ⋅ m) |
0,64 |
| Mô-men xoắn cực đại tức thời (N ⋅ m) |
1,91 |
| Dòng điện tối đa tức thời (A (op)) |
6,5 |
| Tần suất phanh tái sinh (lần/phút) |
Không có tùy chọn: không có giới hạn
Có tùy chọn: không giới hạn
Sản phẩm tùy chọn (điện trở tái tạo bên ngoài): DV0P4283 |
| tần số phanh tái sinh |
Để biết chi tiết, hãy xem “Nhận xét Trang Thông số Kỹ thuật Động cơ” (Ghi chú) 1 và 2 trong [Bổ sung Thông số Kỹ thuật Động cơ]. |
| Tốc độ quay định mức (r/min) |
3000 |
| Tốc độ quay tối đa (r/min) |
6000 |
| Mô men quán tính rôto ( x10 -4 kg ⋅ m²) |
0,14 |
| Mômen quán tính tải khuyến nghị tỷ lệ với mômen quán tính rôto |
30 lần hoặc ít hơn |
| Mômen quán tính tải khuyến nghị tỷ lệ với mômen quán tính rôto |
Để biết chi tiết, hãy xem “Nhận xét Trang Thông số Kỹ thuật Động cơ” (Lưu ý) 3 trong [Bổ sung Thông số Kỹ thuật Động cơ]. |
| Bộ mã hóa quay: Thông số kỹ thuật |
Hệ thống gia tăng / tuyệt đối 23 bit phổ biến |
| Thông báo |
Khi được sử dụng như một hệ thống gia tăng (không sử dụng dữ liệu nhiều lượt), không kết nối pin cho bộ mã hóa tuyệt đối. |
| Bộ mã hóa quay: độ phân giải |
8388608 |
Servo-MSMF022L1S2
