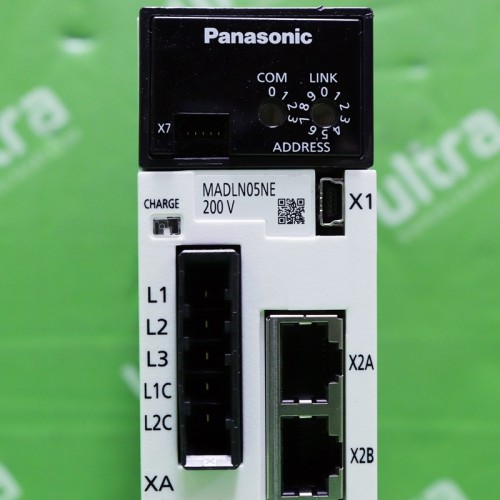

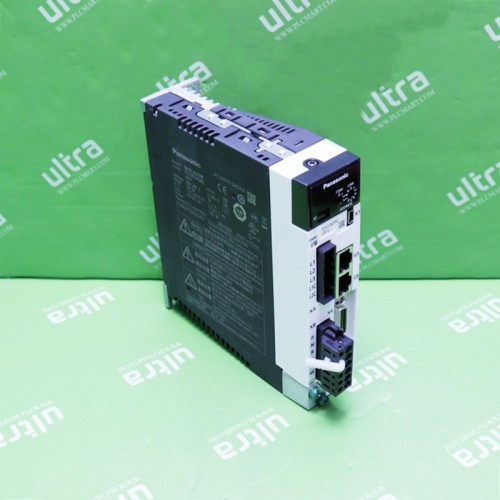

Bộ điều khiển servo PANASONIC MADLN05NE
Servo-MADLN05NE
Servo-MADLN05NE
Thông tin sản phẩm MADLN05NE
Tên sản phẩm: Bộ điều khiển Servo MINAS A6 50/100W Panasonic
Mô tả sản phẩm: PANASONIC MINAS A6 Family Servo Driver with a RTEX interface, 50/100W, 1/3x200V
Hãng sản xuất: Panasonic
| Mục |
Thông số kỹ thuật MADLN05NE |
| Mã sản phẩm |
MADLN05NE |
| Chi tiết |
Dòng A6NE
RTEX
Loại mạng tốc độ cực cao (Loại cơ bản)
không có chức năng an toàn |
| Tên gia đình |
MINAS A6 |
| Loạt |
Dòng A6NE |
| Kiểu |
RTEX, Mạng tốc độ cực cao (Loại cơ bản) |
| Khung |
Cái khung |
| Đáp ứng tần số (kHz) |
3.2 |
| Phương pháp điều khiển |
Kiểm soát vị trí, kiểm soát vận tốc và kiểm soát mô-men xoắn |
| Chức năng an toàn |
không có |
| Cung cấp hiệu điện thế |
1 pha/3 pha 200 V |
| I/F Phân loại loại |
RTEX |
| Kích thước (W) (Đơn vị: mm) |
40 |
| Kích thước (H) (Đơn vị: mm) |
150 |
| Kích thước (D) (Đơn vị: mm) |
130 |
| Khối lượng (kg) |
0,8 |
| Môi trường |
Để biết thêm chi tiết, vui lòng tham khảo hướng dẫn sử dụng. |
Thông số kỹ thuật cơ bản
| Mục |
Thông số kỹ thuật |
| Nguồn điện đầu vào: Mạch chính |
Một pha/3 pha 200 V (+10% -15%) đến 240 V (+10% -15%) 50/60 Hz |
| Nguồn vào: Mạch điều khiển |
Một pha 200 V (+10% -15%) đến 240 V (+10% -15%) 50/60 Hz |
| Phản hồi của bộ mã hóa |
Bộ mã hóa tuyệt đối 23-bit (độ phân giải 8388608), nối tiếp 7 dây |
| Giới thiệu về phản hồi của Bộ mã hóa |
* Khi sử dụng nó như một hệ thống gia tăng (không sử dụng dữ liệu nhiều lượt), không kết nối pin cho bộ mã hóa tuyệt đối. Tham số Pr. 0,15 phải được đặt thành “1” (cài đặt gốc). |
Đầu nối I/O song song:
Tín hiệu điều khiển Đầu vào |
Mỗi 8 đầu vào có thể được chỉ định bởi tham số. |
Đầu nối I/O song song:
Tín hiệu điều khiển Đầu ra |
Mỗi 3 đầu vào có thể được chỉ định bởi tham số. |
Đầu nối I/O song song:
Tín hiệu analog Đầu ra |
2 đầu ra (Màn hình Analog: 2 đầu ra) |
Đầu nối I/O song song:
Đầu ra tín hiệu xung |
Đầu ra trình điều khiển đường truyền cho các xung bộ mã hóa (tín hiệu pha A/B). |
| Chức năng giao tiếp |
RTEX, USB |
| Chức năng giao tiếp: USB |
Giao diện USB để kết nối với máy tính để cài đặt thông số hoặc theo dõi trạng thái. |
| Chức năng giao tiếp: RTEX |
Giao tiếp để truyền lệnh vận hành thời gian thực, cài đặt tham số hoặc giám sát trạng thái. |
| Sự tái tạo |
Không có điện trở tái tạo tích hợp (chỉ điện trở bên ngoài) |
| Chế độ điều khiển |
Điều khiển nửa kín
Điều khiển vị trí: Điều khiển vị trí biên dạng [PP], Điều khiển vị trí theo chu kỳ [CP]
Điều khiển vận tốc: Điều khiển vận tốc theo chu kỳ [CV]
Điều khiển mô-men xoắn: Điều khiển mô-men xoắn theo chu kỳ [CT]* Chuyển đổi chế độ PP/CP/CV/CT theo lệnh truyền thông RTEX. |
