CClink AJ65SBTB1-8T Mitsubishi
AJ65SBTB1-8T là module đầu ra số (Digital Output) của Mitsubishi, thuộc dòng MELSEC. Thiết bị này hỗ trợ kết nối mạng CC-Link, giúp truyền tín hiệu điều khiển từ PLC đến các thiết bị ngoại vi như động cơ, đèn báo, van điện từ,… một cách nhanh chóng và ổn định.
Kết nối dễ dàng với PLC Mitsubishi, mở rộng hệ thống điều khiển linh hoạt.Truyền dữ liệu nhanh và ổn định, giảm nguy cơ mất tín hiệu trong môi trường công nghiệp. Chống nhiễu tốt, phù hợp với môi trường có nhiều thiết bị điện công suất lớn.
Kích thước nhỏ gọn, giúp tối ưu không gian lắp đặt. Tiêu thụ điện năng thấp, giúp tiết kiệm chi phí vận hành.

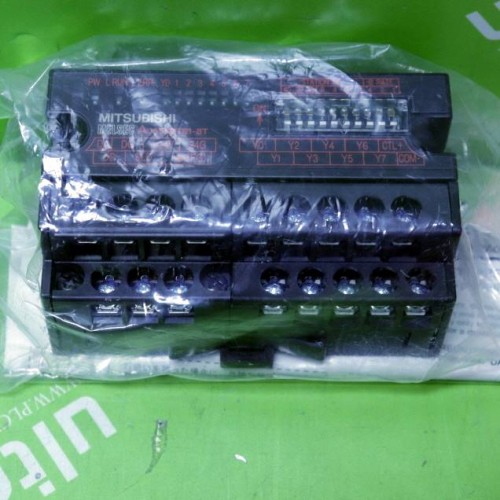

CClink AJ65SBTB1-8T Mitsubishi
Thông số kĩ thuật CClink AJ65SBTB1-8T Mitsubishi
| Định dạng đầu ra |
| Số điểm đầu ra |
| Điện áp tải định mức |
| Phạm vi điện áp tải hoạt động |
| Dòng điện tải tối đa |
| Dòng vào tối đa |
| Dòng rò rỉ khi OFF |
| Tụt điện áp tối đa khi ON |
| hời gian đáp ứng đầu ra |
OFF → ON |
| ON → OFF |
| Chống đột biến điện |
| Chức năng bảo vệ |
| Nguồn cung cấp bên ngoài cho output |
Vôn |
|
| Phương thức common output |
| Phương pháp cách ly đầu ra |
| Độ bền điện môi |
| Vật liệu chống điện |
| Lớp bảo vệ |
| Loại trạm |
| Số trạm quản lý |
| Đơn vị điện |
Vôn |
| Ampe |
| Phương pháp kết nối dây bên ngoài |
| Kích thước bên ngoài |
hiều cao (H) |
| Chiều rộng (W) |
| Độ sâu (D) |
| Khối lượng |
|
Transistor input (loại sink)
|
|
8 điểm
|
|
DC12/24V
|
|
DC10.2 đến 26.4V (tỷ lệ gợn trong vòng 5%)
|
|
0,5A/1 điểm, 2,4A/1 common
|
|
1.0A 10ms trở xuống
|
|
0,25mA trở xuống
|
|
DC0.3V trở xuống (TYP.) 0.5A, DC0.6V trở xuống (MAX) 0.5A
|
|
0,5 ms trở xuống
|
|
1,5 ms trở xuống (tải điện trở)
|
|
Điốt zener
|
|
Chức năng bảo vệ quá tải, bảo vệ quá áp, bảo vệ quá nhiệt
|
|
DC10.2 đến 26.4V (tỷ lệ gợn trong vòng 5%)
|
|
15 mA trở xuống (TYP. DC24V trên 1 common) Không bao gồm dòng điện tải bên ngoài
|
|
8 điểm 1 common (khối đầu nối hình thang 1 dây)
|
|
Cách ly mạch điện
|
|
Giữa thiết bị đầu cuối bên ngoài DC và mặt đất: 500V AC trong 1 phút
|
|
Giữa thiết bị đầu cuối bên ngoài DC và mặt đất: 10 MΩ trở lên với điện trở kế cách điện DC 500V
|
|
IP2X
|
|
Trạm I/O từ xa
|
|
1 trạm
|
|
DC20.4 ~ 26.4V (tỷ lệ gợn trong vòng 5%)
|
|
35mA trở xuống (DC24V, khi tất cả các điểm đều ON)
|
|
Phần cấp nguồn cho bộ truyền thông: khối đầu nối 2 mảnh 7 điểm (vít M3)
Phần nguồn I/O, Phần I/O: Khối đấu dây trực tiếp 10 điểm (vít M3)
|
|
50mm
|
|
87,3mm
|
|
40mm
|
|
0,14kg
|

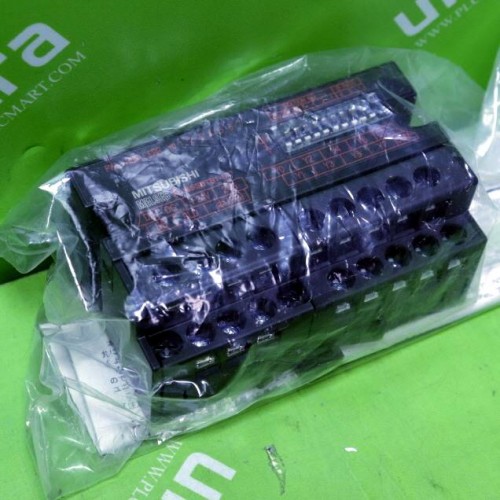

CC-Link-AJ65SBTB1-8T
Ứng dụng của AJ65SBTB1-8T
🔹 Trong hệ thống điều khiển công nghiệp
-
Điều khiển động cơ, relay, đèn báo, van điện từ,… trong dây chuyền sản xuất.
-
Tích hợp vào hệ thống robot công nghiệp để điều khiển các cơ cấu chấp hành.
🔹 Trong hệ thống tự động hóa tòa nhà
-
Điều khiển hệ thống chiếu sáng, cửa cuốn, thang máy dựa trên tín hiệu từ PLC.
-
Quản lý hệ thống an ninh, bật/tắt thiết bị cảnh báo khi có tín hiệu từ cảm biến.
🔹 Trong ngành điện và năng lượng
-
Bật/tắt hệ thống phân phối điện dựa trên điều kiện vận hành.
-
Điều khiển tấm pin năng lượng mặt trời, tối ưu hóa hiệu suất phát điện.
Lợi ích khi sử dụng AJ65SBTB1-8T
✅ Điều khiển nhanh và chính xác, giảm độ trễ trong hệ thống.
✅ Tăng độ ổn định, giúp hệ thống hoạt động trơn tru mà không bị gián đoạn.
✅ Dễ dàng mở rộng, hỗ trợ kết nối với các thiết bị Mitsubishi khác qua CC-Link.
✅ Tiết kiệm không gian, phù hợp với tủ điện nhỏ gọn.
CC-Link-AJ65SBTB1-8T
