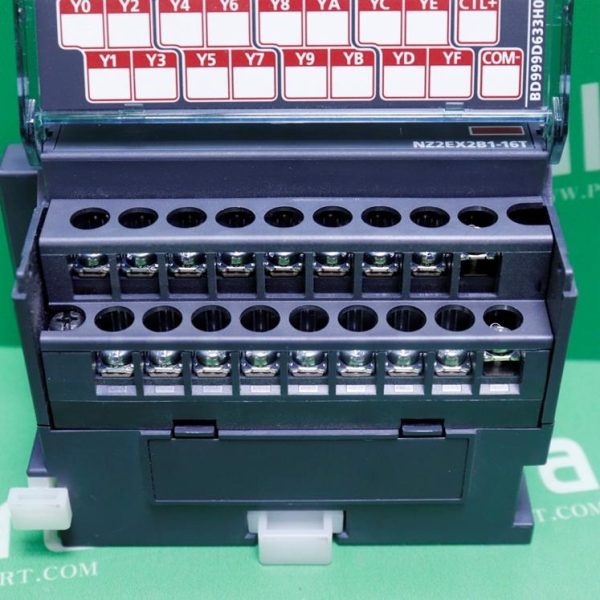

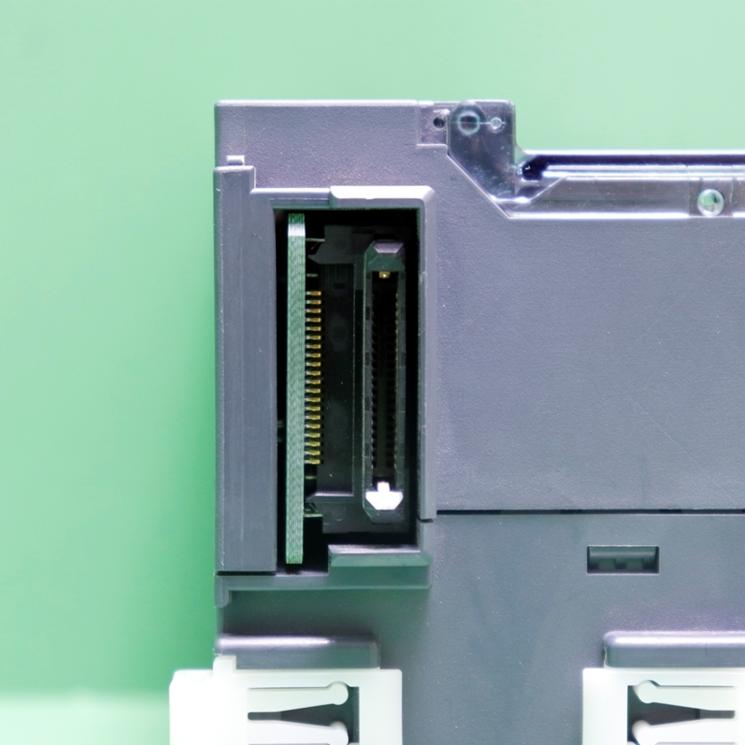

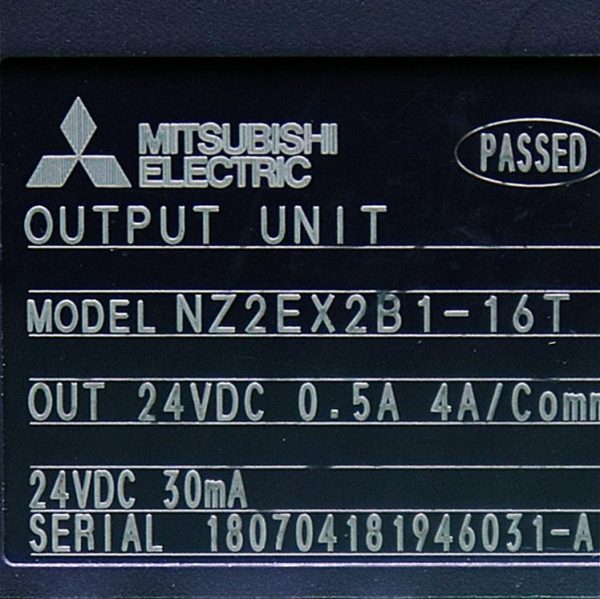

NZ2EX2B1-16T Mitsubishi CC Link
Mô-đun NZ2EX2B1-16T là một mô-đun mở rộng I/O thuộc dòng sản phẩm Mitsubishi được thiết kế để mở rộng khả năng đầu vào/đầu ra trong các hệ thống điều khiển PLC của Mitsubishi. Mô-đun này có khả năng kết nối với các thiết bị ngoại vi và cung cấp 16 điểm đầu vào/đầu ra, rất phù hợp cho các ứng dụng yêu cầu mở rộng và kết nối nhiều thiết bị trong các môi trường công nghiệp.
Mô-đun NZ2EX2B1-16T được thiết kế để mở rộng số lượng điểm I/O cho hệ thống điều khiển PLC Mitsubishi, cho phép kết nối và điều khiển thêm các thiết bị trong các ứng dụng công nghiệp phức tạp. Mô-đun này được thiết kế để dễ dàng tích hợp vào các hệ thống điều khiển hiện có của Mitsubishi mà không cần thay đổi cấu hình phần cứng lớn, giúp tiết kiệm chi phí và thời gian lắp đặt.
Mô-đun hỗ trợ các tín hiệu đầu vào và đầu ra số, phù hợp cho việc điều khiển các thiết bị như cảm biến, công tắc, động cơ và các thiết bị ngoại vi khác. Với cấp bảo vệ IP20, mô-đun có thể chịu đựng được các yếu tố môi trường công nghiệp như bụi và độ ẩm thấp, đảm bảo sự ổn định trong quá trình vận hành.
NZ2EX2B1-16T
Đặc tính kĩ thuật NZ2EX2B1-16T
| Định dạng đầu ra |
| Số điểm đầu ra |
| Điện áp tải định mức |
| Dòng điện tải tối đa |
| Dòng vào tối đa |
| Dòng rò khi OFF |
| Tụt điện áp tối đa khi ON |
| Thời gian đáp ứng đầu ra |
OFF → ON |
| ON → OFF |
| Chống đột biến điện |
| Chức năng bảo vệ |
bảo vệ quá nhiệt |
| chức năng bảo vệ quá tải |
| Nguồn cung cấp bên ngoài cho đơn vị đầu ra |
Vôn |
| dòng điện |
| Phương thức common output |
| Phương pháp cách điện |
| Độ bền điện môi |
| Vật liệu chống điện |
| Cấp bảo vệ |
| Truyền tuần hoàn |
Điểm RX/RY |
| điểm RWr/RWw |
| Đơn vị điện |
Vôn |
| Ampe |
| Phương pháp kết nối dây bên ngoài |
| Kích thước bên ngoài |
hiều cao (H) |
| Chiều rộng (W) |
| Độ sâu (D) |
| Khối lượng |
|
Transistor output (loại sink)
|
|
16 điểm
|
|
DC12 ~ 24V (tỷ lệ gợn trong vòng 5%) (dải điện áp cho phép DC10.2 ~ 28.8V)
|
|
0,5A/1 điểm, 4A/1 common
|
|
Với giới hạn hiện tại bởi chức năng bảo vệ quá tải
|
|
0,1mA trở xuống
|
|
DC0,3V trở xuống (TYP.) 0,5A, DC0,6V trở xuống (MAX) 0,5A
|
|
0,5 ms trở xuống
|
|
1,5 ms trở xuống (tải điện trở)
|
|
Điốt zener
|
|
Hoạt động theo đơn vị 1 điểm
|
|
Giới hạn dòng điện để phát hiện quá dòng và bảo vệ quá tải: 1A trở lên / 1 điểm
Hoạt động theo đơn vị 1 điểm
|
|
DC12 ~ 24V (tỷ lệ gợn trong vòng 5%) (dải điện áp cho phép DC10.2 ~ 28.8V)
|
|
8 mA trở xuống (TYP. DC24V trên 1 common) Không bao gồm dòng điện tải bên ngoài
|
|
16 điểm 1 common (đầu nối hình thang 1 dây)
|
|
Cách điện quang
|
|
Giữa thiết bị đầu cuối bên ngoài DC và mặt đất: 500 VAC trong 1 phút
|
|
Giữa thiết bị đầu cuối bên ngoài DC và mặt đất: 10 MΩ trở lên vớ điện trở kế cách nhiệt DC 500 V
|
|
IP2X
|
|
16 điểm
|
|
0 điểm
|
|
DC24V (tỷ lệ gợn trong vòng 5%) (dải điện áp cho phép DC20.4 ~ 28.8V)
|
|
30mA trở xuống (DC24V, khi tất cả các điểm đều ON)
|
|
Phần đầu vào/đầu ra: Hộp đấu dây hai mảnh 18 điểm (vít M3)
|
|
50mm
|
|
84,5mm
|
|
68mm
|
|
0,19kg
|
Ứng Dụng Thực Tiễn
Mô-đun NZ2EX2B1-16T có thể được sử dụng trong nhiều ứng dụng công nghiệp khác nhau, bao gồm:
- Hệ thống điều khiển tự động: Được sử dụng để kết nối các cảm biến, công tắc và thiết bị ngoại vi vào hệ thống PLC Mitsubishi nhằm điều khiển các quá trình sản xuất hoặc các thiết bị tự động.
- Dây chuyền sản xuất: Trong các dây chuyền sản xuất tự động, mô-đun này giúp điều khiển và giám sát các thiết bị cần thiết như bơm, động cơ, bộ chuyển mạch và các cảm biến.
- Ứng dụng giám sát và kiểm tra: Mô-đun này có thể được dùng để thu thập dữ liệu từ các thiết bị cảm biến và thực hiện các tác vụ giám sát, bảo trì và điều khiển thiết bị khi cần thiết.
