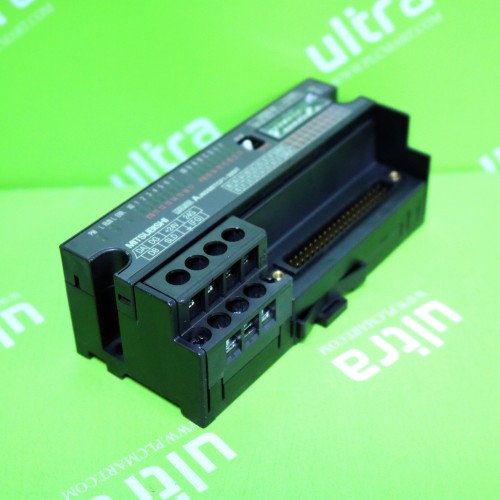

AJ65SBTCF1-32DT Mitsubishi CC Link
AJ65SBTCF1-32DT là một module đầu vào/đầu ra số (Digital Input/Output) từ xa, thuộc dòng Mitsubishi MELSEC AJ65, được thiết kế để kết nối và hoạt động trong mạng CC-Link. Đây là giải pháp linh hoạt cho các hệ thống tự động hóa công nghiệp yêu cầu tích hợp cả đầu vào và đầu ra số trong cùng một module.
Tích hợp vào hệ thống điều khiển tự động hóa để thu thập tín hiệu đầu vào và điều khiển thiết bị đầu ra. Transistor Output, hỗ trợ điều khiển nhanh và bền bỉ hơn so với relay.Kết nối với hệ thống thông qua giao thức CC-Link để truyền tín hiệu điều khiển và trạng thái. Tốc độ truyền dữ liệu: 10 Mbps, 5 Mbps, 2.5 Mbps, 625 kbps, tùy thuộc cấu hình. Thiết kế nhỏ gọn, dễ lắp đặt trong tủ điều khiển.
AJ65SBTCF1-32DT Mitsubishi CC Link
Thông số kỹ thuật AJ65SBTCF1-32DT Mitsubishi CC Link
| thông số kỹ thuật đầu vào |
| định dạng đầu vào |
| điểm đầu vào |
| đánh giá điện áp đầu vào |
| đánh giá đầu vào hiện tại |
| Điểm đầu vào đồng thời tối đa |
| BẬT điện áp / BẬT hiện tại |
| TẮT điện áp / TẮT dòng điện |
| kháng đầu vào |
| thời gian đáp ứng đầu vào |
TẮT → BẬT |
| BẬT → TẮT |
| phương thức chung đầu vào |
| Phương pháp cách ly đầu vào |
| thông số kỹ thuật đầu ra |
| định dạng đầu ra |
| điểm đầu ra |
| điện áp tải định mức |
| Phạm vi điện áp tải hoạt động |
| dòng điện đầy tải |
| dòng vào tối đa |
| Dòng rò khi TẮT |
| Điện áp giảm tối đa khi BẬT |
| thời gian đáp ứng đầu ra |
TẮT → BẬT |
| BẬT → TẮT |
| kẻ giết người đột biến |
| chức năng bảo vệ |
| Nguồn cung cấp bên ngoài cho đơn vị đầu ra |
Vôn |
| dòng điện |
| đầu ra phương pháp chung |
| Phương pháp cách ly đầu ra |
| Thông số kỹ thuật chung |
| độ bền điện môi |
| Vật liệu chống điện |
| lớp bảo vệ |
| loại trạm |
| mì chiếm đóng |
| đơn vị điện |
Vôn |
| dòng điện |
| Phương pháp kết nối dây bên ngoài |
|
| kết nối phù hợp |
| kích thước bên ngoài |
chiều cao (H) |
| Chiều rộng (W) |
| Độ sâu (D) |
| khối lượng |
|
|
|
Đầu vào DC (+ chung / trừ loại chung chung)
|
|
16 điểm
|
|
DC24V (tỷ lệ gợn trong vòng 5%) (dải điện áp cho phép DC19.2 đến 26.4V)
|
|
khoảng 5mA
|
|
100%
|
|
14V trở lên / 3,5mA trở lên
|
|
6V trở xuống/1.7mA trở xuống
|
|
Khoảng 4,7 kΩ
|
|
1,5ms trở xuống (DC24V)
|
|
1,5ms trở xuống (DC24V)
|
|
16 điểm 1 chung (đầu nối FCN loại 1 dây)
|
|
Cách ly bộ ghép quang
|
|
|
|
Đầu ra bóng bán dẫn (loại chìm)
|
|
16 điểm
|
|
DC12/24V
|
|
DC10.2 đến 26.4V (tỷ lệ gợn trong vòng 5%)
|
|
0,1A/1 điểm, 1,6A/1 điểm chung
|
|
1.0A 10 mili giây trở xuống
|
|
0,1mA trở xuống
|
|
DC0.1V trở xuống (TYP.) 0.1A, DC0.2V trở xuống (MAX) 0.1A
|
|
0,5 mili giây trở xuống
|
|
1,5 ms trở xuống (tải điện trở)
|
|
điốt zener
|
|
Chức năng bảo vệ quá tải, bảo vệ quá áp, bảo vệ quá nhiệt
|
|
DC10.2 đến 26.4V (tỷ lệ gợn trong vòng 5%)
|
|
30mA trở xuống (DC24V, khi tất cả các điểm đều BẬT) Không bao gồm dòng tải bên ngoài
|
|
16 điểm 1 chung (đầu nối FCN loại 1 dây)
|
|
Cách ly bộ ghép quang
|
|
|
|
Giữa thiết bị đầu cuối bên ngoài DC và mặt đất: 500 VAC trong 1 phút
|
|
Giữa thiết bị đầu cuối bên ngoài DC và mặt đất: 10 MΩ trở lên với đồng hồ đo điện trở cách điện DC 500 V
|
|
IP2X
|
|
Trạm I/O từ xa
|
|
trạm 1
|
|
DC20.4 ~ 26.4V (tỷ lệ gợn trong vòng 5%)
|
|
50mA trở xuống (DC24V, khi tất cả các điểm đều BẬT)
|
|
Bộ cấp nguồn cho bộ truyền thông: khối đầu cuối 2 mảnh 7 điểm (vít M3)
Bộ nguồn I/O, Bộ I/O: Đầu nối 40 chân (được bán riêng)
|
|
A6CON1, A6CON2, A6CON3, A6CON4 (bán riêng)
|
|
50mm
|
|
118mm
|
|
40mm
|
|
0,15kg
|
CC-Link-AJ65SBTCF1-32DT
Ứng dụng
- Tự động hóa dây chuyền sản xuất:
Thu nhận tín hiệu từ cảm biến, công tắc, và điều khiển thiết bị như van, relay, hoặc motor nhỏ.
- Hệ thống điều khiển tập trung:
Tích hợp trong các hệ thống điều khiển sử dụng PLC Mitsubishi và giao tiếp CC-Link.
- Hệ thống đóng gói và lắp ráp:
Điều khiển thiết bị đầu ra, đồng thời thu thập tín hiệu từ các cảm biến để đảm bảo quá trình vận hành liên tục.
Lợi ích khi sử dụng
- Tích hợp cao: Giảm số lượng module cần thiết, nhờ tích hợp cả DI và DO.
- Tốc độ xử lý nhanh: Đầu ra transistor cho phép đóng/ngắt nhanh chóng và chính xác.
- Tiết kiệm chi phí: Một module hỗ trợ cả hai chức năng, giúp tối ưu hóa chi phí triển khai hệ thống.
- Dễ dàng bảo trì: Đèn LED báo trạng thái hỗ trợ kiểm tra và khắc phục sự cố nhanh chóng.
CC-Link-AJ65SBTCF1-32DT
