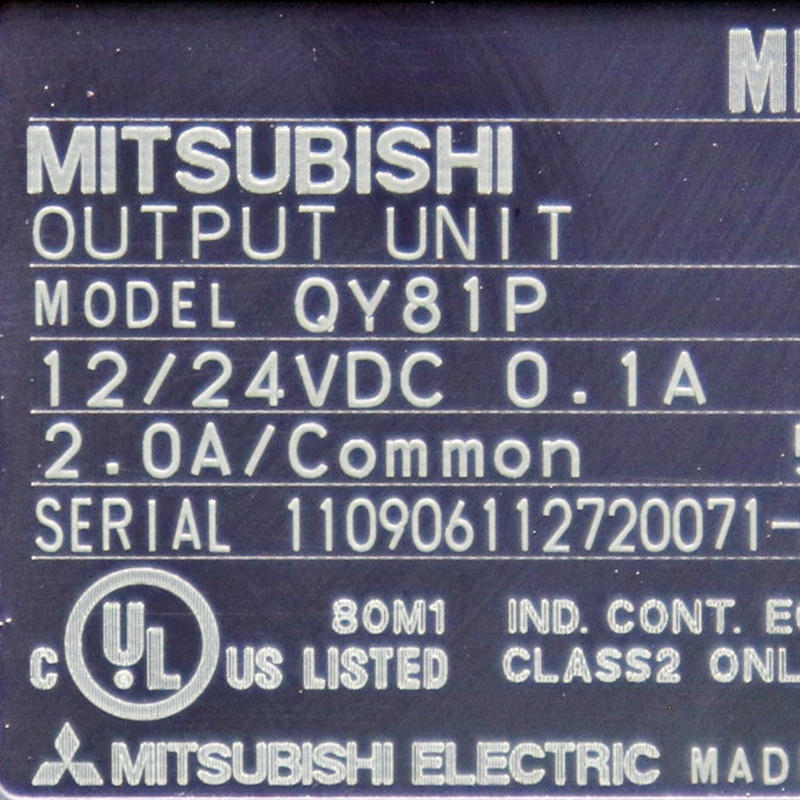

QY81P Melsec-Q PLC Mitsubishi
QY81P là mô-đun đầu ra số (Digital Output Module) thuộc dòng PLC Melsec-Q của Mitsubishi Electric. Thiết bị này cung cấp 32 kênh đầu ra relay, chuyên dùng để điều khiển các thiết bị công suất trung bình như động cơ, đèn báo, hệ thống điều khiển tự động hóa trong nhà máy. QY81P có ưu điểm là hỗ trợ nhiều mức điện áp đầu ra (AC/DC), giúp tăng tính linh hoạt trong ứng dụng công nghiệp.
Đặc điểm nổi bật
✔ 32 kênh đầu ra relay: Điều khiển nhiều thiết bị cùng lúc.
✔ Hỗ trợ đầu ra AC/DC: Linh hoạt khi kết nối với các thiết bị điện khác nhau.
✔ Dòng tải cao (2A/kênh): Có thể điều khiển thiết bị công suất lớn hơn so với loại transistor.
✔ Cách ly quang (Photocoupler): Giúp bảo vệ tín hiệu, giảm nhiễu.
✔ Bảo vệ quá tải & chống nhiễu tốt: Độ bền cao, hoạt động ổn định.
✔ Dễ dàng tích hợp với dòng PLC Mitsubishi Melsec-Q: Giúp mở rộng hệ thống dễ dàng.
Thông số kĩ thuật
| Tên sản phẩm |
QY81P |
| Series |
MELSEC-Q SERIES |
| Type |
TRANSISTOR OUTPUT (SOURCE) |
| Power Supply (V) |
12-24 |
| Current Type |
DC |
| Occupied I/O Points on PLC |
32 |
| Integrated Digital Outputs |
32 |
| Output Type |
TRANSISTOR |
| Output Logic |
SOURCE |
| Rated Load Voltage (VDC) |
12-24 |
| Wiring |
CONNECTOR |
| Int. Current Consumption (A) |
0,095 |
| Width (mm) |
27,4 |
| Height (mm) |
98 |
| Depth (mm) |
90 |
| Weight (kg) |
0,15 |
Thông số kỹ thuật của Mô đun ngõ ra kỹ thuật số
| Category |
Digital module |
| Loại mô-đun đầu vào / đầu ra |
Output module |
| Kiểu đấu nối đầu ra |
Transistor (Source) |
| Phương pháp đấu nối |

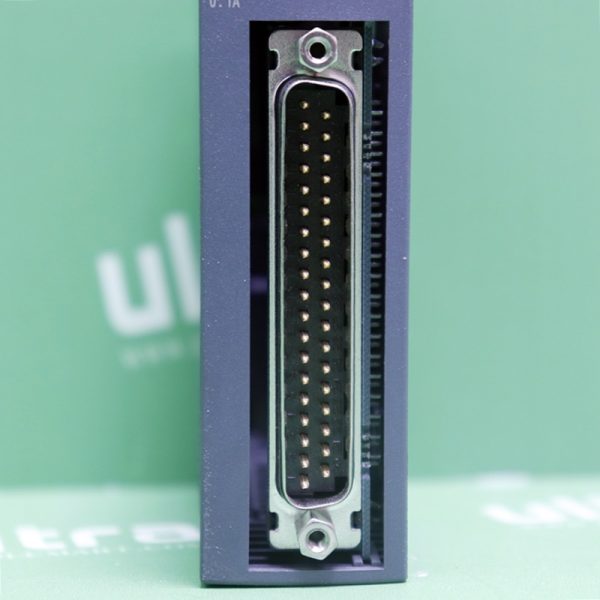

37-pin D-sub connector |
| Kiểu lắp đặt |
Plug-in mounting |
| Môi trường hoạt động |
Indoor |
| Khối lượng tương đối |
150g |
| Chiều rộng tổng thể |
27.4mm |
| Chiều cao tổng thể |
98mm |
| Chiều sâu tổng thể |
90mm |
| Tiêu chuẩn |
CE, EAC, UL |
| Phụ kiện đi kèm |
No |
| Thiết bị tương thích |
MELSEC-Q series |
Ứng dụng chi tiết
🔹 Điều khiển động cơ & băng tải
- Điều khiển động cơ servo, động cơ bước trong nhà máy sản xuất.
- Quản lý hệ thống băng tải trong kho vận, dây chuyền lắp ráp.
🔹 Hệ thống chiếu sáng công nghiệp
- Điều khiển hệ thống chiếu sáng thông minh trong nhà xưởng.
- Bật/tắt đèn cảnh báo, tín hiệu trong quy trình sản xuất.
🔹 Điều khiển van điện từ & hệ thống thủy lực
- Đóng/mở van điện từ trong dây chuyền sản xuất thực phẩm, dược phẩm.
- Kiểm soát hệ thống khí nén, thủy lực.
🔹 Hệ thống điều khiển nhiệt độ & quạt công nghiệp
- Kiểm soát bộ gia nhiệt, quạt công nghiệp trong nhà máy.
- Điều khiển các thiết bị điều hòa không khí công suất lớn.
🔹 Ứng dụng trong ngành điện tử & sản xuất ô tô
- Điều khiển robot công nghiệp, dây chuyền lắp ráp tự động.
- Quản lý hệ thống kiểm tra lỗi sản phẩm, kiểm tra mạch điện tử.
Lợi ích khi sử dụng
✅ Hỗ trợ cả AC & DC, linh hoạt với nhiều thiết bị công nghiệp.
✅ Dòng tải lớn (2A/kênh), phù hợp cho thiết bị công suất trung bình.
✅ An toàn & bền bỉ, nhờ cơ chế bảo vệ quá tải và cách ly quang.
✅ Dễ lắp đặt & mở rộng, tương thích hoàn hảo với PLC Mitsubishi Melsec-Q.
✅ Ứng dụng đa dạng, từ hệ thống chiếu sáng, động cơ, van điện từ đến dây chuyền tự động hóa.
