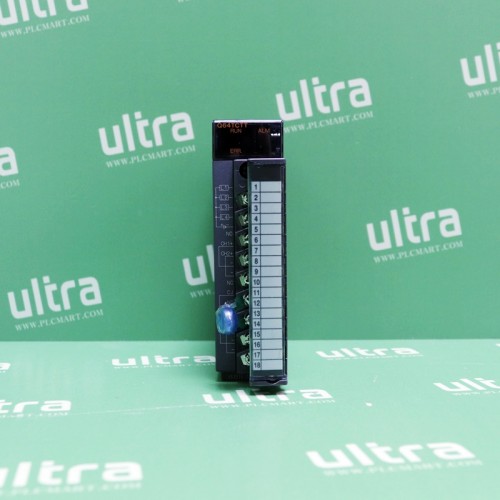

[Used] Q64TCTT Melsec-Q PLC Mitsubishi

Q64TCTT Melsec-Q PLC Mitsubishi

Q64TCTT là 4-channel thermocouple input module, cho phép kết nối tối đa 4 cặp nhiệt điện khác nhau. Module này có độ chính xác cao và hỗ trợ nhiều loại thermocouple như K, J, T, E, R, S, B, N, và WRe. Nó được sử dụng phổ biến trong các hệ thống cần đo và điều khiển nhiệt độ trong công nghiệp như: lò nung, hệ thống HVAC, máy đùn nhựa, máy ép khuôn nhiệt…

Q64TCTT

Đặc điểm nổi bật

• Hỗ trợ đa dạng loại Thermocouple: K, J, T, E, R, S, B, N, WRe.

• 4 kênh ngõ vào nhiệt độ độc lập.

• Độ phân giải cao, thời gian phản hồi nhanh.

• Hiển thị giá trị nhiệt độ dạng số thực theo °C hoặc °F.

• Chức năng tự động bù nhiệt độ đầu lạnh (cold junction compensation).

• Cách ly tín hiệu giữa các kênh và PLC để tăng độ an toàn.

• Tự động phát hiện lỗi cảm biến (断線 – đứt dây).

Thông số kỹ thuật cơ bản

Thông số kĩ thuật

Số kênh ngõ vào nhiệt độ: 4

Loại cảm biến nhiệt: R, K, J, T, S, B, E, N, U, L, PL II, W5Re/W26Re

Ngõ ra điều khiển:

• Transistor, ON/OFF pulse
• Điện áp tải: 10.2-30VDC
• Dòng tải: max 1.0A/point, 0.4A/common

Chế độ điều khiển: Heat control (Reverse action) hoặc Cooling control (Forward action)

Phương pháp điều khiển điều khiển: PID on/off pulse or 2-position control (ON/OFF)

• PID: có chức năng Auto turning
• ON/OFF: khi cho P=0

Chu kỳ lấy mẫu: 0.5s/4kênh

Thiết kế cách ly:

• Thermocouple input and grounding: transformer insulation
• Thermocouple input and channel: transformer insulation

Q64TCTT

Tính năng

• Đo nhiệt độ chính xác cao cho từng điểm đo.

• Hỗ trợ giám sát trạng thái cảm biến (mất tín hiệu, đứt dây…).

• Có thể cấu hình thông qua GX Developer hoặc GX Works2.

• Cho phép cảnh báo nhiệt độ vượt ngưỡng hoặc lỗi cảm biến.

• Dễ dàng tích hợp vào các hệ thống điều khiển lò, nồi hơi, dây chuyền gia nhiệt.

Ứng dụng chi tiết

Hệ thống gia nhiệt lò nung/lò sấy

Giám sát chính xác nhiệt độ bên trong lò, đảm bảo đúng nhiệt độ yêu cầu từng giai đoạn.

Máy ép nhựa, đùn nhựa

Đo nhiệt độ tại đầu đùn, vùng gia nhiệt và điều khiển PID để đảm bảo chất lượng sản phẩm.

Hệ thống điều hòa không khí công nghiệp (HVAC)

Giám sát nhiệt độ môi trường, ống gió hoặc các vùng chức năng để điều khiển hệ thống làm mát/sưởi.

Ngành thực phẩm và đồ uống

Đảm bảo nhiệt độ ổn định trong các quy trình nấu, lên men, thanh trùng.

Hệ thống SCADA giám sát môi trường

Kết hợp đo nhiệt độ môi trường, đất, nước, không khí trong các hệ thống IoT giám sát từ xa.

Q64TCTT

Lợi ích khi sử dụng Q64TCTT

• Tiết kiệm không gian: 4 kênh trong 1 module nhỏ gọn.

• Tích hợp cao: tương thích trực tiếp với CPU PLC Q-series.

• Tăng độ chính xác điều khiển nhiệt độ, đặc biệt trong hệ thống PID.

• Giảm thiểu rủi ro hỏng cảm biến nhờ khả năng phát hiện lỗi nhanh chóng.

• Dễ cài đặt, bảo trì và mở rộng hệ thống.

Q64TCTT
