QJ71E71-100 Melsec-Q Mitsubishi Ethernet
QJ71E71-100 là một mô-đun giao tiếp Ethernet thuộc dòng MELSEC-Q của Mitsubishi Electric, được thiết kế để tích hợp các bộ điều khiển lập trình (PLC) vào mạng Ethernet công nghiệp, giúp truyền thông tin nhanh chóng và hiệu quả giữa các thiết bị trong hệ thống tự động hóa.
Hỗ trợ các giao thức truyền thông như TCP/IP và UDP, cho phép kết nối đa dạng với các thiết bị mạng. Hỗ trợ tốc độ truyền 10/100 Mbps với khả năng tự động điều chỉnh (Auto-Negotiation), đảm bảo hiệu suất truyền thông ổn định.
Cho phép tối đa 16 kết nối đồng thời, đáp ứng nhu cầu truyền thông phức tạp trong các hệ thống lớn. Với kích thước 27,4 mm (rộng) x 98 mm (cao) x 90 mm (sâu) và trọng lượng 0,11 kg, mô-đun dễ dàng lắp đặt mà không chiếm nhiều không gian.
Đạt các chứng nhận như CE và UL/cUL, đảm bảo tuân thủ các tiêu chuẩn an toàn và chất lượng quốc tế.

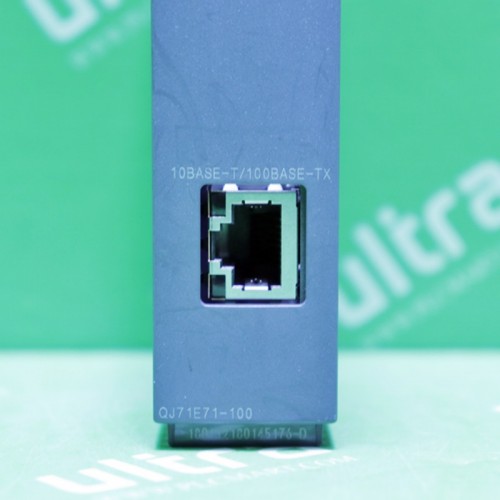

PLC-QJ71E71-100
Bảng thông số kỹ thuật
| Thông số |
Chi tiết |
| Loại mô-đun |
Mô-đun giao tiếp Ethernet |
| Giao thức hỗ trợ |
TCP/IP, UDP |
| Tốc độ truyền |
10/100 Mbps (Auto-Negotiation) |
| Số kết nối tối đa |
16 kết nối đồng thời |
| Kích thước (W x H x D) |
27,4 mm x 98 mm x 90 mm |
| Trọng lượng |
0,11 kg |
| Tiêu chuẩn |
CE, UL/cUL |
| Cổng kết nối |
RJ45 |
| Điện áp cung cấp |
5V DC |
| Dòng điện tiêu thụ |
0,6 A |
| Số điểm I/O |
32 điểm/1 khe cắm |
| Khoảng cách truyền tối đa |
100 m |
| Phương pháp truyền |
Base band |
| Chuẩn đường truyền |
10BASE-TX, 10BASE-T |
| Bộ nhớ cố định |
1KW x 16 |
| Bộ nhớ ngẫu nhiên |
6KW x 1 |
| Bộ nhớ E-mail (file đính kèm) |
6KW x 1 |
| Bộ nhớ E-mail (Main text) |
960W x 1 |
| Số tầng kết nối tối đa |
Tối đa 2 tầng (10BASE-TX), Tối đa 4 tầng (10BASE-T) |
| Nhiệt độ hoạt động |
0 đến 55°C |
| Độ ẩm hoạt động |
10% đến 95% RH (không ngưng tụ) |
| Tiêu chuẩn bảo vệ |
IP20 |
| Phương pháp lắp đặt |
Gắn trên thanh ray DIN hoặc lắp đặt trực tiếp vào bảng điều khiển |
| Chứng nhận |
CE, RoHS |
| Ngôn ngữ hỗ trợ |
Không áp dụng |
| Ứng dụng |
Kết nối PLC với mạng Ethernet cho các ứng dụng tự động hóa và điều khiển công nghiệp |
PLC-QJ71E71-100
Ứng dụng chi tiết
Tự động hóa công nghiệp
-
Kết nối PLC với mạng Ethernet: Giúp các PLC trong hệ thống tự động hóa kết nối với mạng Ethernet, cho phép truyền dữ liệu và điều khiển từ xa.
-
Giao tiếp giữa các PLC: Cho phép các PLC khác nhau trong cùng một mạng Ethernet giao tiếp với nhau, đồng bộ hóa hoạt động và chia sẻ dữ liệu.
Giám sát và điều khiển từ xa
-
Giám sát hệ thống từ xa: Cho phép người quản lý giám sát và điều khiển hệ thống từ xa thông qua mạng Ethernet, tăng cường khả năng quản lý và phản ứng nhanh chóng.
-
Truyền dữ liệu đến máy tính hoặc máy chủ: Gửi dữ liệu từ PLC đến máy tính hoặc máy chủ để phân tích, lưu trữ hoặc hiển thị thông tin.
Tích hợp hệ thống
- Kết nối với các thiết bị và hệ thống khác: Tích hợp PLC với các thiết bị điều khiển, cảm biến hoặc hệ thống SCADA thông qua mạng Ethernet, tạo thành một hệ thống tự động hóa hoàn chỉnh.
Ứng dụng tự động hóa
- Cải thiện hiệu suất và tính linh hoạt: Tăng cường khả năng kết nối và truyền dữ liệu trong các hệ thống tự động hóa công nghiệp, đáp ứng nhu cầu sản xuất linh hoạt và hiệu quả.
Lợi ích khi sử dụng QJ71E71-100
-
Tăng cường khả năng kết nối: Giúp PLC kết nối dễ dàng với mạng Ethernet, mở rộng khả năng giao tiếp và tích hợp hệ thống.
-
Truyền thông tin nhanh chóng: Với tốc độ truyền 10/100 Mbps, đảm bảo dữ liệu được truyền tải nhanh chóng và ổn định.
-
Linh hoạt trong cấu hình: Hỗ trợ nhiều giao thức truyền thông và khả năng kết nối đồng thời, đáp ứng các yêu cầu khác nhau của hệ thống.
-
Tiết kiệm không gian và dễ dàng lắp đặt: Thiết kế nhỏ gọn giúp tiết kiệm không gian
