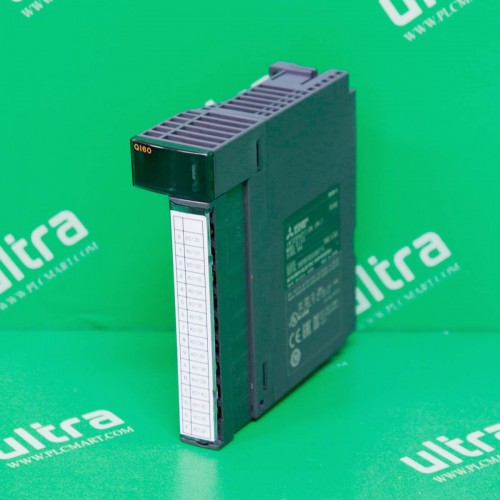

Mitsubishi PLC QI60
QI60 là một mô-đun ngắt đầu vào số thuộc dòng MELSEC-Q của Mitsubishi Electric, được thiết kế để xử lý các tín hiệu ngắt trong hệ thống điều khiển tự động hóa công nghiệp. Mô-đun này cho phép phản hồi nhanh chóng đối với các sự kiện quan trọng, đảm bảo hiệu suất và độ tin cậy của hệ thống.
Với thời gian phản hồi nhỏ hơn 0,2/0,3 ms, mô-đun QI60 có khả năng xử lý các tín hiệu ngắt một cách nhanh chóng và chính xác, đáp ứng yêu cầu của các ứng dụng cần phản hồi tức thời. Kích thước của mô-đun là 27,4 mm (rộng) x 98 mm (cao) x 90 mm (sâu) và trọng lượng 0,152 kg, giúp tiết kiệm không gian và dễ dàng lắp đặt trong các tủ điều khiển.
Mô-đun đạt các chứng nhận như CE và UL/cUL, đảm bảo tuân thủ các tiêu chuẩn an toàn và chất lượng quốc tế.
PLC Mitsubishi là một sản phẩm của tập đoàn Mitsubishi Electric – Nhật Bản. PLC hãng Mitsubishi được ứng dụng rộng rãi trong bộ điều khiển các hệ thống công nghiệp, từ đơn giản đến phức tạp.
Chính hãng Mitsubishi Nhật Bản sản xuất, được phân phối giá tốt bởi Famall.vn
Bảng thông số kỹ thuật
| Thông số |
Chi tiết |
| Dòng sản phẩm |
MELSEC-Q SERIES |
| Loại mô-đun |
Mô-đun ngắt đầu vào số |
| Số điểm đầu vào tích hợp |
16 |
| Điện áp đầu vào định mức (VDC) |
24 |
| Dòng điện tiêu thụ nội bộ (A) |
0,06 |
| Phương pháp đấu nối |
Vít (SCREW) |
| Kích thước (W x H x D) |
27,4 mm x 98 mm x 90 mm |
| Trọng lượng |
0,152 kg |
| Tiêu chuẩn |
CE, UL/cUL, UKCA |
| Chứng nhận vận chuyển |
ABS, BV, DNV GL, LR, NK, RINA |

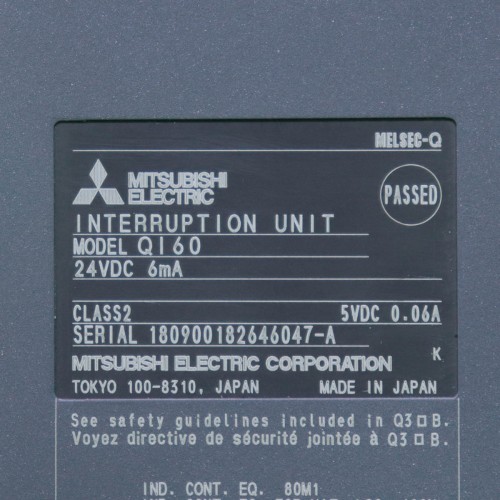

QI60 Mitsubishi
Thông số kĩ thuật QI60
Ngắt đầu vào: 16 điểm DC24V 6mA
Thời gian đáp ứng：0.1/0.2/0.4/0.6/1ms
Khối đầu cuối 18 điểm loại 16 điểm chung cộng với loại chung
| định dạng đầu vào |
| điểm đầu vào |
| đánh giá điện áp đầu vào |
| đánh giá đầu vào hiện tại |
| Điểm đầu vào đồng thời tối đa |
| BẬT điện áp / BẬT hiện tại |
| TẮT điện áp / TẮT dòng điện |
| kháng đầu vào |
| thời gian đáp ứng đầu vào |
Cài đặt thời gian đáp ứng |
| TẮT → BẬT |
| BẬT → TẮT |
| phương thức chung đầu vào |
| phương pháp cách nhiệt |
| độ bền điện môi |
| Vật liệu chống điện |
| lớp bảo vệ |
| thể hiện hành động |
| Phương pháp kết nối dây bên ngoài |
| Điểm chiếm dụng I/O |
| Điều kiện xử lý ngắt |
| Tiêu thụ dòng điện bên trong DC5V |
| kích thước bên ngoài |
chiều cao (H) |
| Chiều rộng (W) |
| Độ sâu (D) |
| khối lượng |
|
Đầu vào DC (+ Loại thông dụng)
|
|
16 điểm
|
|
DC24V (+20/-15%, tỷ lệ gợn trong vòng 5%)
|
|
khoảng 6mA
|
|
100%
|
|
19V trở lên / 4mA trở lên
|
|
11V trở xuống/1.7mA trở xuống
|
|
Khoảng 3,9 kΩ
|
|
0,1ms/0,2ms/0,4ms/0,6ms/1ms
|
|
0,05ms / 0,15ms / 0,30ms / 0,55ms / 1,05ms (TYP.)
0,10 mili giây / 0,20 mili giây / 0,40 mili giây / 0,60 mili giây / 1,20 mili giây (TỐI ĐA)
|
|
0,15 mili giây / 0,20 mili giây / 0,35 mili giây / 0,60 mili giây / 1,10 mili giây (TYP.)
0,20 mili giây / 0,30 mili giây / 0,50 mili giây / 0,70 mili giây / 1,30 mili giây (TỐI ĐA)
|
|
16 điểm 1 chung
|
|
Cách ly bộ ghép quang
|
|
AC560Vrms / 3 chu kỳ (2000 m so với mực nước biển)
|
|
10 MΩ trở lên với máy đo điện trở cách điện
|
|
IP2X
|
|
Chỉ báo BẬT (LED)
|
|
Hộp đấu dây vít 18 điểm (vít M3)
|
|
16 điểm (phân bổ I/O: 16 điểm cho ngắt)
|
|
Đặt theo cài đặt công tắc thông số CPU
|
|
60mA (TYP. Tất cả các điểm BẬT)
|
|
98mm
|
|
27,4mm
|
|
90mm
|
|
0,20kg
|
Ứng dụng chi tiết
🏭 Tự động hóa công nghiệp
-
Phản hồi nhanh chóng đối với sự kiện: Trong các dây chuyền sản xuất, mô-đun QI60 giúp hệ thống phản hồi ngay lập tức khi có sự kiện xảy ra, đảm bảo quá trình sản xuất diễn ra liên tục và hiệu quả.
-
Giám sát và kiểm soát chất lượng: Cho phép phát hiện kịp thời các lỗi hoặc sai lệch trong quá trình sản xuất, giúp duy trì chất lượng sản phẩm.
🔧 Hệ thống điều khiển máy móc
-
Điều khiển động cơ và thiết bị: Mô-đun QI60 có thể được sử dụng để giám sát và điều khiển hoạt động của động cơ, van và các thiết bị khác trong hệ thống, đảm bảo chúng hoạt động đúng theo yêu cầu.
-
Bảo vệ thiết bị: Phát hiện nhanh chóng các tình huống bất thường, giúp ngăn chặn hư hỏng và kéo dài tuổi thọ của thiết bị.
🤖 Ứng dụng robot công nghiệp
-
Đồng bộ hóa chuyển động: Giúp đồng bộ hóa các chuyển động của robot với các thiết bị khác trong dây chuyền sản xuất, tăng cường hiệu suất và độ chính xác.
-
An toàn trong vận hành: Phát hiện và phản hồi nhanh chóng đối với các tình huống nguy hiểm, đảm bảo an toàn cho người vận hành và thiết bị.
Lợi ích khi sử dụng QI60
-
Tăng hiệu suất hệ thống: Khả năng xử lý ngắt nhanh chóng giúp giảm thời gian chết và tăng hiệu suất tổng thể của hệ thống.
-
Đảm bảo chất lượng sản phẩm: Phát hiện kịp thời các sai lệch trong quá trình sản xuất, giúp duy trì và nâng cao chất lượng sản phẩm.
-
Tiết kiệm chi phí bảo trì: Phát hiện sớm các vấn đề giúp giảm chi phí sửa chữa và bảo trì, đồng thời kéo dài tuổi thọ của thiết bị.
-
Linh hoạt trong ứng dụng: Thiết kế nhỏ gọn và khả năng tích hợp dễ dàng giúp mô-đun QI60 phù hợp với nhiều ứng dụng và môi trường làm việc khác nhau.
