MR-J4-700B4 Bộ khuếch đại servo Mitsubishi
MR-J4-700B4 là bộ khuếch đại servo công suất cao thuộc dòng MELSERVO-J4 của Mitsubishi Electric, được thiết kế để điều khiển động cơ servo 7 kW trong các ứng dụng công nghiệp yêu cầu độ chính xác và hiệu suất cao.
Tính năng nổi bật
-
Tự động điều chỉnh một chạm: Giúp giảm thời gian cài đặt và tối ưu hóa hiệu suất hệ thống.
-
Chức năng giảm rung tiên tiến: Cải thiện độ ổn định và độ chính xác trong quá trình vận hành.
-
Tương thích với phần mềm MR Configurator2: Hỗ trợ cấu hình và giám sát hệ thống dễ dàng.
-
Tích hợp chức năng an toàn (STO): Đảm bảo an toàn cho người vận hành và thiết bị.

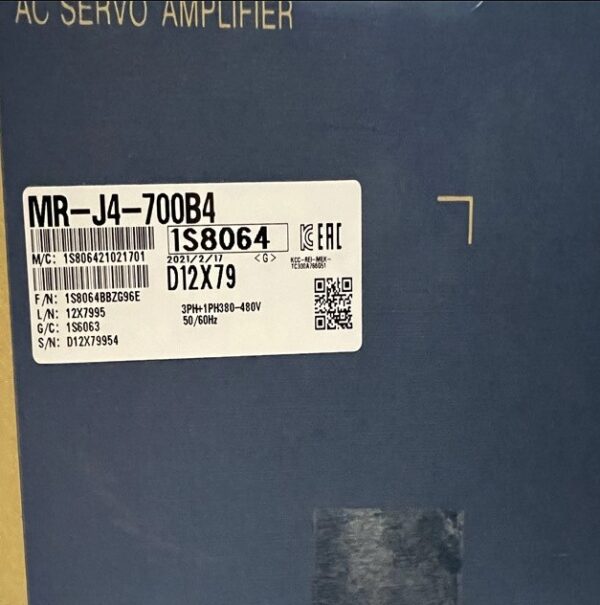

MR-J4-700B4 Bộ khuếch đại servo Mitsubishi
Thông số kĩ thuật MR-J4-700B4
Model: MR-J4-700B4
| Thương hiệu |
Mitsubishi Electric |
| Chức năng chính |
AC servo drive |
| Dòng sản phẩm/tên họ |
Dòng MELSERVO J4 |
| Tên phạm vi phụ |
Dòng MR-J4 |
| Chức năng |
Bộ điều khiển servo chuyển động xoay chiều / bộ khuếch đại phương pháp điều khiển dòng điện / điều khiển sóng hình sin Bộ giám sát analog 2 kênh Tắt mô-men xoắn an toàn (STO) điều khiển vòng kín hoàn toàn giao diện bộ mã hóa phía tải điều khiển triệt tiêu rung động nâng cao IIbộ lọc thích ứng IIbộ lọc mạnh mẽđiều chỉnh tự độngđiều chỉnh một chạmchức năng ổ đĩa cứngchức năng ghi ổ đĩachức năng siết chặt & vừa khít máy chức năng chẩn đoán chức năng giám sát nguồn điện hoạt động của bộ điều khiển ngoại vi chức năng đo thang đo chức năng Chế độ tương thích J3 điều khiển siêu dấu vết bù chuyển động bị mất |
| Thiết kế |
phanh động tích hợpđiện trở tái tạo tích hợpPhương pháp giao tiếp loại 2 dâylàm mát thông gió cưỡng bứcSSCNET III/H |
| Điện áp cung cấp (AC) |
380Vac-480Vac (loại 400V; 400Vac / 415Vac / 440Vac) |
| Loại mạng |
Đầu vào 3 pha (3P) |
| Đánh giá hiện tại |
17A |
| Công suất hoạt động định mức (kW) |
7000W / 7kW |
| Chức năng bảo vệ |
ngắt quá dòngtắt quá áp tái tạongắt quá tải (nhiệt điện tử)bảo vệ quá nhiệt động cơ servo bảo vệ lỗi bộ mã hóabảo vệ lỗi tái tạobảo vệ điện áp thấpbảo vệ mất điện tức thờibảo vệ quá tốc độbảo vệ lỗi quá mứcbảo vệ phát hiện cực từbảo vệ lỗi điều khiển servo tuyến tínhbảo vệ |
| Chiều cao thực (mm) |
300 mm |
| Chiều rộng lưới (mm) |
172mm |
| Độ sâu ròng (mm) |
200mm |
| Đầu vào kỹ thuật số |
1 x đầu vào kỹ thuật số (24Vdc; sink/source) (EM2)1 x đầu vào kỹ thuật số (24Vdc; sink/source) (FLS)1 x đầu vào kỹ thuật số (24Vdc; sink/source) (RLS)1 x đầu vào kỹ thuật số (24Vdc; sink /nguồn) (CHÓ) |
| Đầu ra kỹ thuật số |
1 x đầu ra kỹ thuật số (loại tiếp điểm rly.) (ALM)1 x đầu ra rơle kỹ thuật số (MBR)1 x đầu ra kỹ thuật số (loại tiếp điểm rly.) (INP) |
| Đầu ra tương tự |
1 x đầu ra analog (-10…+10Vdc) (MO1)1 x đầu ra analog (-10…+10Vdc) (MO2) |
| Mức độ bảo vệ |
IP20 |
| Kích thước |
H300mm x W172mm x D200mm |
| Nhiệt độ không khí xung quanh để vận hành |
0…+55 °C |
| Nhiệt độ không khí xung quanh để lưu trữ |
-20°C…+65°C |
| Mức tiêu thụ hiện tại |
Đầu vào 14,4A |
| Tiêu thụ điện năng (tiêu thụ điện năng phụ trợ của ổ đĩa) |
45 W |
| Mã đơn hàng / SKU nhà sản xuất |
MR-J4-700B4 |
| Tình trạng sản phẩm của nhà sản xuất |
Đã thương mại hóa |
| Tương đương với |
MRJ4700B4 |
| Tuân thủ (các) tiêu chuẩn |
Dấu CETUV RheinlandcULusULKCEN61800-5-2EN61800-5-1EN61800-3EN ISO 13849-1 PLe Cat3EN62061SILCL3IEC61508-5-2EN50581UL508CCSAKCEAC |
| Những lợi ích |
truyền thông nối tiếp tốc độ cao |
| Phụ kiện khuyên dùng tương thích với động cơ servo |
HG-JR5034 (14A)HG-SR7024 (13A)HG-JR7034 (17A)HG-JR6014 (16A)HG-JR701M4 (17A) |

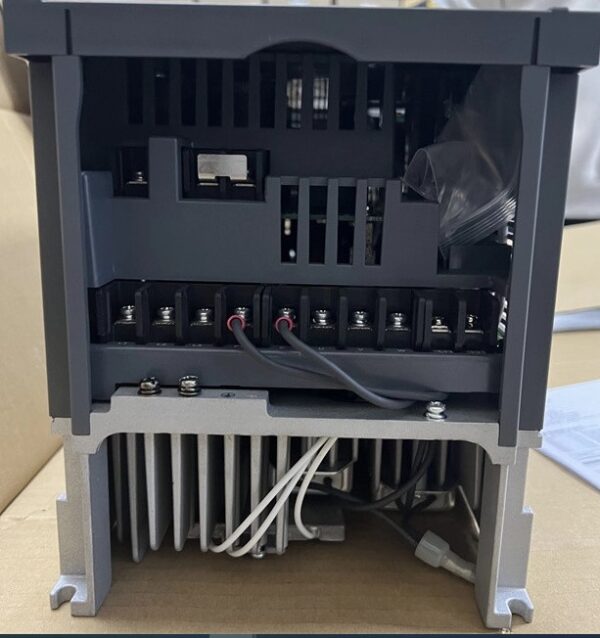

MR-J4-700B4
Ứng dụng của bộ khuếch đại servo Mitsubishi MR-J4-700B4
Bộ khuếch đại MR-J4-700B4 thuộc dòng MELSERVO-J4 là lựa chọn lý tưởng cho các hệ thống điều khiển servo công suất lớn (7kW), đòi hỏi độ chính xác, tốc độ phản hồi cao và khả năng vận hành ổn định. Dưới đây là các ứng dụng tiêu biểu:
1. Máy công cụ CNC
-
Điều khiển chính xác chuyển động của trục X, Y, Z trong quá trình gia công kim loại.
-
Hỗ trợ tốc độ cắt cao mà vẫn duy trì độ chính xác, độ mịn bề mặt sản phẩm.
2. Robot công nghiệp
-
Điều khiển các khớp chuyển động của robot với độ ổn định cao.
-
Ứng dụng trong robot gắp hàng, robot hàn, robot lắp ráp tự động.
3. Dây chuyền lắp ráp và sản xuất tự động
4. Máy đóng gói và chiết rót
5. Thiết bị xử lý vật liệu (băng tải, nâng hạ, phân loại)
-
Điều khiển trơn tru và chính xác các hệ thống vận chuyển vật liệu nặng.
-
Giảm rung, tăng độ tin cậy cho hệ thống phân phối.

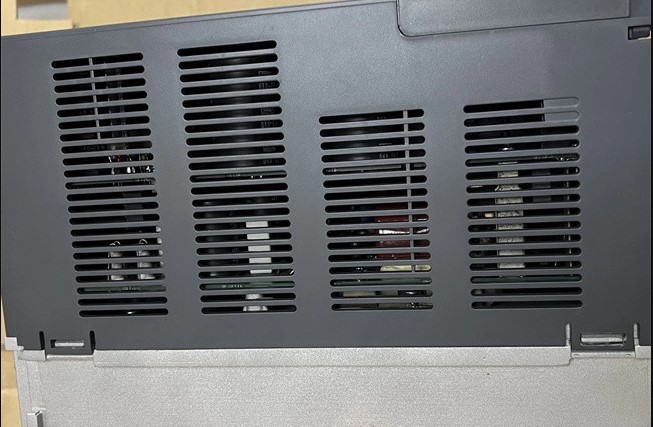

MR-J4-700B4.1
