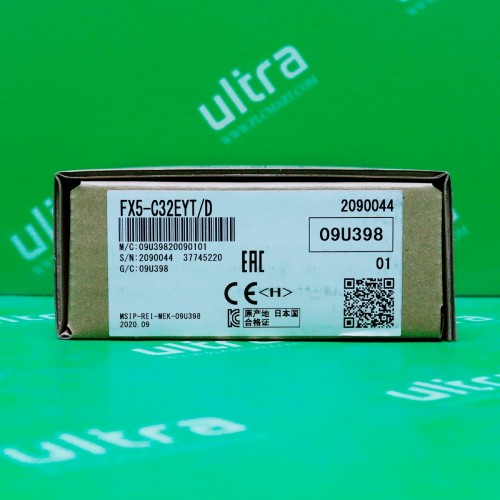

FX5-C32EYT/D
Mô-đun FX5-C32EYT/D là một mô-đun mở rộng đầu ra số thuộc dòng Mitsubishi MELSEC iQ-F Series. Mô-đun này cung cấp 32 ngõ ra transistor loại sink, cho phép điều khiển các thiết bị ngoại vi như relay, van điện từ, đèn báo hiệu và các thiết bị khác trong hệ thống tự động hóa công nghiệp.
Với chiều rộng chỉ 20,1 mm, mô-đun tiết kiệm không gian và dễ dàng lắp đặt trong các tủ điều khiển có không gian hạn chế. Mô-đun có thể kết nối trực tiếp với các CPU dòng MELSEC iQ-F, mở rộng khả năng điều khiển đầu ra cho hệ thống. Đảm bảo hoạt động tin cậy trong các ứng dụng công nghiệp yêu cầu điều khiển nhiều thiết bị ngoại vi.
Tích hợp đèn LED giúp dễ dàng theo dõi và chẩn đoán trạng thái hoạt động của từng ngõ ra. Các ngõ ra được cách ly bằng quang điện (photo-coupler), đảm bảo an toàn cho hệ thống điều khiển và bảo vệ thiết bị trước các nhiễu điện.Hỗ trợ dòng tải tối đa 0,1 A mỗi điểm và 0,8 A cho mỗi nhóm 8 điểm, đáp ứng tốt nhu cầu điều khiển nhiều thiết bị trong một hệ thống.
Thông số kỹ thuật chi tiết của FX5-C32EYT/D
| Thông số |
Giá trị |
| Loại mô-đun |
Mô-đun mở rộng đầu ra số (Digital Output Expansion Module) |
| Số lượng ngõ ra |
32 ngõ ra số (transistor loại sink) |
| Điện áp định mức ngõ ra |
24V DC ±10% |
| Dòng tải tối đa |
0,1 A mỗi điểm
Tổng dòng tải cho mỗi nhóm 8 điểm: 0,8 A |
| Điện áp đầu ra tối đa |
30V DC |
| Dòng rò ở trạng thái tắt (OFF) |
0,1 mA |
| Điện áp sụt khi bật (ON) |
≤ 1,5V |
| Thời gian đáp ứng ngõ ra |
Tắt → Bật (OFF → ON): ≤ 0,2 ms
Bật → Tắt (ON → OFF): ≤ 0,2 ms |
| Nguồn cấp |
5V DC (cung cấp từ CPU) và 24V DC |
| Dòng tiêu thụ |
5V DC: 120 mA
24V DC: 200 mA |
| Cách ly mạch đầu ra |
Cách ly quang (photo-coupler) |
| Chỉ thị trạng thái |
Đèn LED hiển thị trạng thái từng ngõ ra |
| Kích thước (W x H x D) |
20,1 mm x 90 mm x 74 mm |
| Trọng lượng |
0,15 kg |
| Nhiệt độ hoạt động |
0°C đến +55°C |
| Độ ẩm hoạt động |
10% đến 90% RH (không ngưng tụ) |
| Tiêu chuẩn bảo vệ |
CE, cUL, KC |
| Phụ kiện đi kèm |
Hướng dẫn lắp đặt |
- Tiêu chuẩn quốc tế:
- Được chứng nhận theo các tiêu chuẩn CE, cUL, và KC, đảm bảo tính tương thích và an toàn trong các môi trường công nghiệp.
- Tích hợp trong hệ thống MELSEC iQ-F:
- Hoàn toàn tương thích với các dòng CPU MELSEC iQ-F, giúp mở rộng khả năng điều khiển ngõ ra mà không cần thiết lập phức tạp.
- Khả năng hoạt động ổn định trong nhiều môi trường:
- Hoạt động hiệu quả ở dải nhiệt độ từ 0°C đến +55°C và độ ẩm từ 10% đến 90% RH, phù hợp với các ứng dụng công nghiệp khắc nghiệt.
- Dễ dàng cài đặt và bảo trì:
- Kết nối nhanh chóng với các thiết bị chính, giảm thời gian lắp đặt và thuận tiện trong việc thay thế hoặc nâng cấp.
Ứng dụng chi tiết:
- Mở rộng ngõ ra cho hệ thống PLC: FX5-C32EYT/D lý tưởng để tăng số lượng ngõ ra số trong các hệ thống PLC, đáp ứng nhu cầu điều khiển nhiều thiết bị ngoại vi như relay, van điện từ, đèn báo hiệu và các thiết bị khác.
- Ứng dụng trong dây chuyền sản xuất tự động: Phù hợp cho các hệ thống yêu cầu điều khiển đồng thời nhiều thiết bị, đảm bảo quy trình sản xuất diễn ra liên tục và hiệu quả.
- Hệ thống điều khiển trong các ngành công nghiệp: Thích hợp cho các ứng dụng trong ngành thực phẩm, đồ uống, dược phẩm và các ngành công nghiệp chế tạo máy, nơi cần điều khiển chính xác và đồng bộ nhiều thiết bị.
