A1SY10 PLC Mitsubishi
Mô-đun đơn vị cục bộ đầu ra kỹ thuật số AC/DC – Mitsubishi Electric (dòng MELSEC-A) – 16I/O [16DO (16 x đầu ra kỹ thuật số (Rly. KHÔNG có tiếp điểm).
Mô-đun đầu vào Mitsubishi Q Series, Mô-đun Melsec Ans/Qnas Series, 24 V Dc, Lắp trên thanh ray Din
Thiết bị điện MITSUBISHI Electric do Nhật Bản sản xuất là dòng thiết bị điện tiêu chuẩn được sử dụng và phổ biến tại thi trường Việt Nam do đáp ứng được các yêu cầu kỹ thuật khắt khe và đặc biệt là chi phí đầu tư thấp.

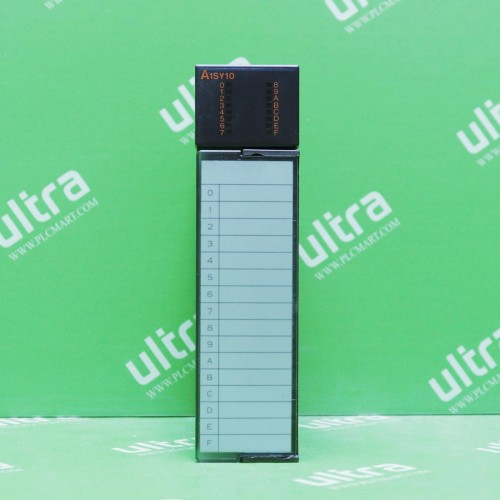

PLC Mitsubishi A1SY10
Kiểu đầu ra: rơle.
Điểm đầu ra: 16 điểm.
Điện áp tải: AC240/DC24.
Dòng tải: 2A.
Chế độ kết nối: hàng đầu cuối.
Điểm cuối công khai chung: 8.
Ngôn ngữ biểu đồ luồng chức năng tuần tự được thiết kế để đáp ứng điều khiển logic tuần tự.
Quá trình hành động của quy trình tuần tự được chia thành các bước và điều kiện chuyển đổi,
Theo điều kiện chuyển giao, hệ thống điều khiển được phân phối theo trình tự luồng chức năng,
Từng bước theo trình tự các hành động.
Mỗi bước biểu diễn một chức năng điều khiển, được biểu diễn bằng hộp.
Thông số kỹ thuật A1SY10:
◆Mô-đun đầu ra tiếp xúc◆
2A
Đầu ra: 16 điểm
khối thiết bị đầu cuối
Photo coupler cách nhiệt, màn hình LED
- Loại: Mô-đun đầu ra tiếp điểm
- Điện áp chuyển mạch định mức: 24VDC/240VAC
- Dòng chuyển mạch định mức: 2A
- Chuyển mạch tải min.: 5 VDC 1mA
- Điện áp chuyển mạch max.: 264VAC 125VDC
- Số điểm đầu ra: 16 điểm
A1SY10
Các mô-đun đầu ra có công tắc rơle
Tính năng cách ly tiềm ẩn giữa quy trình và điều khiển bằng bộ ghép quang là một tính năng tiêu chuẩn
Các mô-đun có tính năng cách ly tiềm ẩn giữa các kênh
Các mô-đun có 16 điểm kết nối có khối đầu cuối có thể tháo rời bằng vít
Cáp lắp ráp có sẵn cho các mô-đun có phích cắm D-sub
| Outputs |
16 |
| Output type |
Relay |
| Common terminal arrangement |
8 points |
| Isolation method |
Photocoupler isolation between output terminals and PC power for all modules |
| Rated output voltage |
24 V DC / 120 V AC |
| Min. switching load |
5 V DC (1 mA) |
| Max. switching voltage |
125 V DC / 132 V AC |
| Max. output current |
2 A |
| Output current per group TYP. |
8 A |
| Response time OFF to ON |
10 ms |
| Response time ON to OFF |
12 ms |
| Life mechanical |
Switching 20 million times |
| Life electrical |
Switching 100000 times or more |
| Max. switiching frequency |
Switching 3600 times/h |
| Power indicator |
All modules possess a status LED per output |
| Connection terminal |
20-point removable terminal block |
| No. of occupied I/O points |
16 |
| Applicable wire size mm2 |
0.75 – 1.5 |
| Ext. power supply req. voltage |
90 mA |
| Ext. power supply req. current |
24 V DC, + or – 10% |
| Internal power consumption (5 V DC) |
120 mA |
| Weight |
0.25 kg |
| Dimensions (W x H x D) mm |
34.5 x 130 x 93.6 |
PLC Mitsubishi A1SY10
