A1SJ71AP21 PLC Mitsubishi

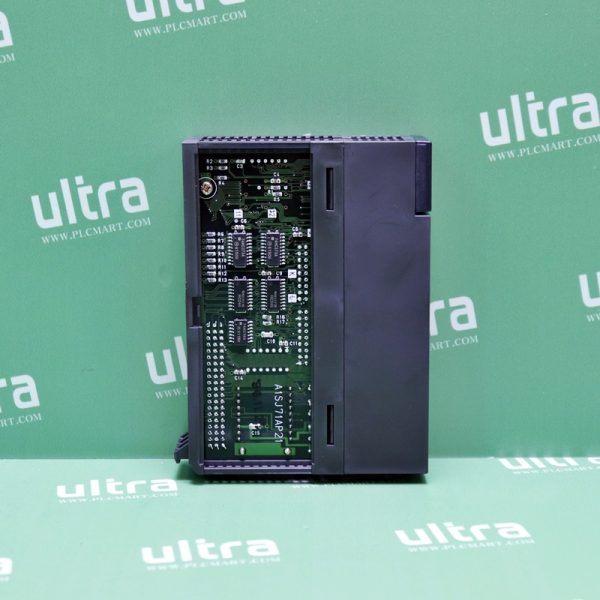

A1SJ71AP21

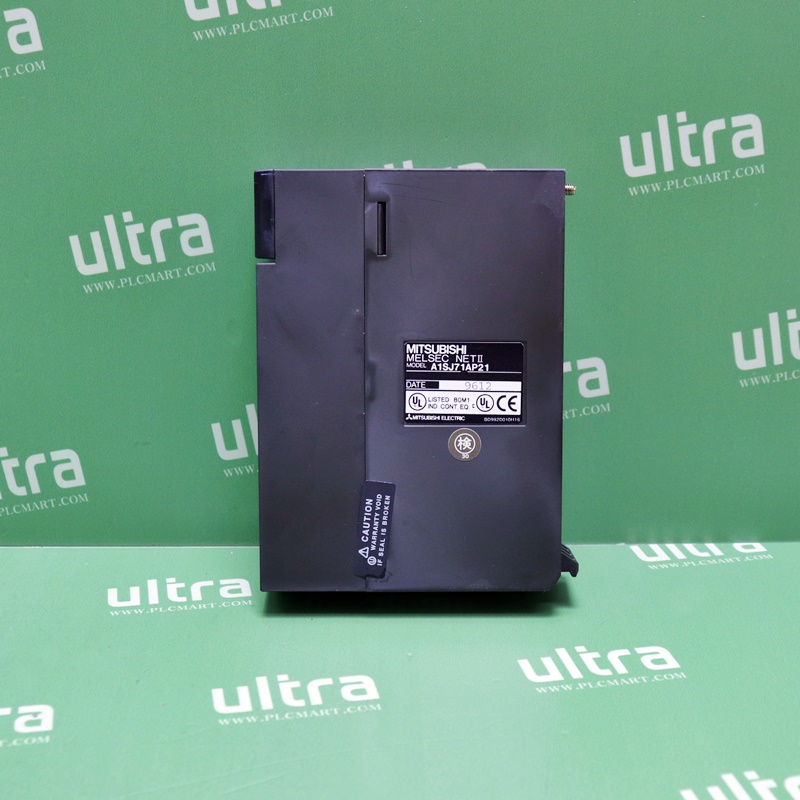

A1SJ71AP21
A1SJ71AP21 là một mô-đun truyền thông RS-232 của dòng Mitsubishi MELSEC AnS Series, được thiết kế để giao tiếp giữa PLC và các thiết bị bên ngoài thông qua giao thức RS-232. Mô-đun này thường được sử dụng để kết nối PLC với máy tính, máy in, cảm biến thông minh, hoặc các thiết bị hỗ trợ giao thức RS-232.
Cấu hình linh hoạt thông qua phần mềm lập trình của Mitsubishi. Hỗ trợ nhiều tốc độ baud rate khác nhau, có thể điều chỉnh để phù hợp với thiết bị kết nối.Tích hợp tốt trong hệ thống PLC, không chiếm nhiều không gian trong tủ điều khiển. Hoạt động ổn định trong môi trường công nghiệp.

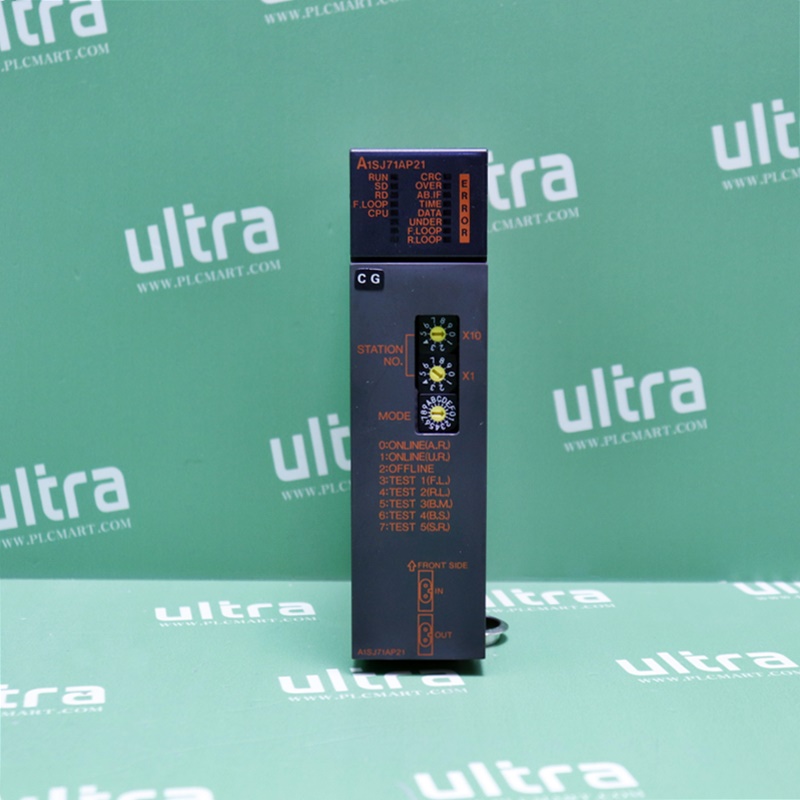

A1SJ71AP21
Thông số kĩ thuật A1SJ71AP21
Model: A1SJ71AP21
MELSECNET ( Ⅱ ) trạm chính / trạm cục bộ
Dây cáp kết nối hệ thống liên kết dữ liệu quang: SI / H – QTDND
| Hệ thống liên kết dữ liệu |
| Số điểm liên kết tối đa trên mỗi trạm |
Đầu vào (X) / Đầu ra (Y) |
| Chế độ MELSECNET |
1 Điểm Liên Kết Tối Đa Trong Hệ Thống |
Rơle liên kết [B] |
| Thanh ghi liên kết [W] |
| Số điểm liên kết tối đa trên mỗi trạm |
Trạm chính / Trạm cục bộ |
| Chế độ MELSECNETⅡ |
1 Điểm Liên Kết Tối Đa Trong Hệ Thống |
Rơle liên kết [B] |
| Thanh ghi liên kết [W] |
| Số điểm liên kết tối đa trên mỗi trạm |
Trạm chính / Trạm cục bộ |
| Chế độ hỗn hợp MELSECNETⅡ |
1 Điểm Liên Kết Tối Đa Trong Hệ Thống |
Rơle liên kết [B] |
| Thanh ghi liên kết [W] |
| Số điểm liên kết tối đa trên mỗi trạm |
Trạm chính / Trạm cục bộ |
| tốc độ giao tiếp |
| phương pháp giao tiếp |
| cách đồng bộ |
| Định dạng đường truyền |
| tổng khoảng cách mở rộng |
| số trạm kết nối |
| phương pháp điều chế |
| định dạng truyền |
| Phương pháp kiểm soát lỗi |
| cáp thông tin liên lạc |
| kết nối phù hợp |
| Điểm chiếm dụng I/O |
| Tiêu thụ dòng điện bên trong DC5V |
| kích thước bên ngoài |
chiều cao (H) |
| Chiều rộng (W) |
| Độ sâu (D) |
| khối lượng |
|
hệ thống liên kết dữ liệu quang
|
|
Có thể sử dụng tối đa số lượng điểm I/O của mô đun CPU được sử dụng cho trạm chủ.
(Tổng điểm liên kết của trạm chủ = điểm sử dụng liên kết của trạm chủ)
|
|
1024 điểm, 128 byte
|
|
1024 điểm, 2048 byte
|
|
1024 byte
|
|
4096 điểm, 512 byte
|
|
4096 điểm, 8192 byte
|
|
1024 byte (tất cả các tham số liên kết)
1024 byte (nửa sau của tham số liên kết)
|
|
4096 điểm, 512 byte
|
|
4096 điểm, 8192 byte
|
|
1024 byte (tất cả các tham số liên kết)
1024 byte (nửa sau của tham số liên kết)
|
|
1,25 Mb/giây
|
|
Phương pháp nối tiếp bit bán song công
|
|
phương pháp đồng bộ hóa khung
|
|
Vòng lặp kép
|
|
Tối đa 10km (1km giữa các ga)
|
|
Tối đa 65 trạm (trạm chính: 1 trạm cục bộ và tổng số trạm I/O từ xa: 64)
|
|
phương pháp CMI
|
|
Tuân thủ HDLC (định dạng khung)
|
|
CRC (X 16 +X 12 +X 5 +1)
|
|
Cáp quang SI/H-PCF
|
|
Đầu cắm quang 2 lõi
Sản phẩm tương đương F06/F08 (tuân thủ JIS C5975/5977)
|
|
32 điểm (phân bổ I/O: 32 điểm đặc biệt)
|
|
0,33A
|
|
130mm
|
|
34,5mm
|
|
93,6mm
|
|
0,30kg
|
Ứng dụng chính của A1SJ71AP21
- Giao tiếp với máy tính
- Truyền dữ liệu từ PLC đến máy tính hoặc lấy dữ liệu từ máy tính để phân tích hoặc ghi nhận thông tin.
- Kết nối với các thiết bị ngoại vi
- Máy in, máy quét mã vạch, hoặc thiết bị đọc/ghi dữ liệu.
- Kết nối với cảm biến thông minh hoặc HMI
- Gửi và nhận dữ liệu từ các cảm biến thông minh hoặc màn hình HMI hỗ trợ giao thức RS-232.
- Truyền thông giữa PLC và các thiết bị khác
- Kết nối PLC với các bộ điều khiển hoặc thiết bị công nghiệp khác để đồng bộ dữ liệu trong hệ thống lớn.
Ưu điểm khi sử dụng A1SJ71AP21
- Dễ dàng cài đặt và tích hợp vào hệ thống PLC Mitsubishi.
- Đáp ứng nhu cầu giao tiếp cơ bản giữa PLC và thiết bị RS-232.
- Hỗ trợ tốc độ truyền linh hoạt, phù hợp với nhiều ứng dụng công nghiệp.
- Thiết kế bền bỉ, hoạt động ổn định trong môi trường khắc nghiệt.
Lưu ý khi sử dụng
- Cài đặt thông số truyền thông
- Tốc độ baud rate, bit chẵn lẻ, và bit stop phải được cài đặt đúng để đảm bảo giao tiếp ổn định với thiết bị bên ngoài.
- Đấu nối cáp
- Đảm bảo sử dụng cáp RS-232 chất lượng tốt và kết nối đúng chân D-sub 25.
- Phần mềm cấu hình
- Sử dụng GX Developer hoặc GX Works2 để cấu hình và kiểm tra truyền thông.
A1SJ71AP21
