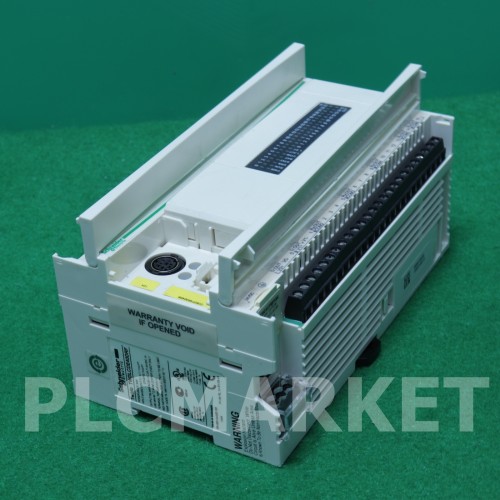

TWDLCDE40DRF
TWDLCDE40DRF
TWDLCDE40DRF
| Dòng sản phẩm |
Twido |
| Loại sản phẩm hoặc thành phần |
Bộ điều khiển cơ sở nhỏ gọn |
| Ý tưởng |
Sẵn sàng trong suốt |
| Số I/O rời rạc |
40 |
| Số đầu vào rời rạc |
24 |
| Điện áp đầu vào rời rạc |
24 V |
| loại điện áp đầu vào rời rạc |
DC |
| Số đầu ra rời rạc |
14 cho rơle
2 cho bóng bán dẫn |
| [Chúng tôi] điện áp cung cấp định mức |
24 V DC |
| Số lượng mô-đun mở rộng I/O tối đa |
7 |
| Sử dụng khe cắm |
Hộp nhớ |
| Dữ liệu được sao lưu |
RAM nội bộ lithium, tự chủ 30 ngày, thời gian sạc: 10 giờ, tuổi thọ pin: 10 năm |
| Kiểu kết nối tích hợp |
Nguồn điện
Liên kết nối tiếp mini DIN không cách ly, Modbus/chế độ ký tự master/slave RTU/ASCII (RS485) bán song công, 38,4 kbit/s Bộ điều hợp giao diện liên kết nối tiếp (
RS232C/RS485)
Ethernet TCP/IP RJ45, , 10/100 Mbit/ s, 1 cặp xoắn trong suốt sẵn sàng loại A10 |
| Chức năng bổ sung |
Xử lý sự kiện
PID |
| khả năng tương thích phạm vi |
Twido |
Bổ túc
| Logic đầu vào rời rạc |
Chìm hoặc nguồn |
| Giới hạn điện áp đầu vào |
20.4…26.4V |
| Dòng điện đầu vào rời rạc |
11 mA cho I0.0 đến I0.1
11 mA cho I0.6 đến I0.7
7 mA cho I0.2 đến I0.5
7 mA cho I0.8 đến I0.23 |
| Trở kháng đầu vào |
2100 Ohm cho I0.0 đến I0.1
2100 Ohm cho I0.6 đến I0.7
3400 Ohm cho I0.2 đến I0.5
3400 Ohm cho I0.8 đến I0.23 |
| Thời gian lọc |
150 µs + thời gian lọc được lập trình cho I0.6 đến I0.23 ở trạng thái 0
35 µs + thời gian lọc được lập trình cho I0.0 đến I0.5 ở trạng thái 1
40 µs + thời gian lọc được lập trình cho I0.0 đến I0.5 ở trạng thái 0
40 µs + thời gian lọc được lập trình cho I0.6 đến I0.23 ở trạng thái 1 |
| Cách ly giữa kênh và logic bên trong |
1500 Vrms trong 1 phút |
| Điện trở cách điện giữa kênh |
Không có |
| Tải tối thiểu |
0,1 mA |
| Điện trở tiếp xúc |
30000 µOhm |
| Tải hiện tại |
2 A ở tải cảm ứng 240 V AC, tốc độ vận hành <30 cyc/mn đối với đầu ra rơle
2 A ở tải điện trở 240 V AC, tốc độ vận hành <30 cyc/mn đối với đầu ra rơle
2 A ở tải cảm ứng 30 V DC, tốc độ vận hành < 30 cyc/mn đối với đầu ra rơle
2 A ở tải điện trở 30 V DC, tốc độ vận hành <30 cyc/mn đối với đầu ra rơle |
| Độ bền cơ học |
20000000 chu kỳ cho đầu ra rơle |
| Độ bền điện |
100000 chu kỳ cho đầu ra rơle |
| Mức tiêu thụ hiện tại |
128 mA ở 24 V DC ở trạng thái 1
128 mA ở trạng thái 24 V DC 1 + BẬT đầu vào
170 mA ở 5 V DC ở trạng thái 0
240 mA ở trạng thái 5 V DC 1 + BẬT đầu vào
5 mA ở 24 V DC ở trạng thái 0
90 mA ở 5 V DC ở trạng thái 1 |
| Kết nối vào/ra |
Khối thiết bị đầu cuối vít không thể tháo rời |
| Số đầu vào/đầu ra tối đa |
152 khối đầu cuối vít có thể tháo rời với mô-đun mở rộng I/O
208 khối đầu cuối lò xo với mô-đun mở rộng I/O
264 đầu nối HE-10 với mô-đun mở rộng I/O |
| Giới hạn điện áp cung cấp |
20,4…28,8 V |
| Dòng điện khởi động |
35 A |
| Loại bảo vệ |
Bảo vệ nguồn bằng cầu chì bên trong |
| Tiêu thụ điện năng tính bằng W |
17,2 W |
| Vật liệu chống điện |
> 10 MOhm ở 500 V, giữa đầu vào/ra và đầu nối đất
> 10 MOhm ở 500 V, giữa đầu nối nguồn và đầu nối đất |
| Bộ nhớ chương trình |
3000 hướng dẫn |
| Thời gian chính xác cho 1 buổi hướng dẫn |
1 mili giây |
| Chi phí hệ thống |
0,5 mili giây |
| Mô tả bộ nhớ |
RAM bên trong, 128 bộ đếm, không nổi, không lượng giác
RAM bên trong, 128 bộ đếm thời gian, không nổi, không lượng giác
RAM bên trong, 256 bit bên trong, không nổi, không lượng giác
RAM bên trong, 3000 từ bên trong, không nổi, không lượng giác
RAM bên trong, gấp đôi từ, không nổi, không lượng giác
RAM bên trong, nổi, lượng giác |
| Khe miễn phí |
1 |
| Đồng hồ thời gian thực |
Có đồng hồ, độ lệch đồng hồ <= 30 s/tháng, thời gian hoạt động: 30 ngày |
| Cổng Ethernet |
10BASE-T/100BASE-TX |
| Dịch vụ truyền thông |
Máy khách BOOTP, nhắn tin Modbus Ethernet TCP/IP , Ethernet TCP/IP |
| Chức năng định vị |
(Các) kênh PLC/PLS 2 ở tần số 7 kHz |
| Đếm số đầu vào |
2 đầu vào đếm ở 20000 Hz 32 bit
4 đầu vào đếm ở 5000 Hz 16 bit |
| Điểm điều chỉnh tương tự |
1 điểm điều chỉnh từ 0 đến 511 điểm
1 điểm điều chỉnh từ 0…1023 |
| Đèn LED trạng thái |
1 LED (xanh) PWR
1 LED (xanh) CHẠY
1 LED trên mỗi kênh (xanh) trạng thái I/O
1 LED (đỏ) lỗi mô-đun (ERR)
1 LED đèn báo người dùng (STAT)
1 LED Tốc độ 10 hoặc 100 Mbit/s (LACT)
1 trạng thái LED Ethernet (LAN ST) |
| Chiều sâu |
70mm |
| chiều cao |
95mm |
| Chiều rộng |
90mm |
| Khối lượng tịnh |
0,525kg |
Môi trường
| Khả năng miễn dịch với microbreaks |
10 mili giây |
| Độ bền điện môi |
1500 V trong 1 phút, giữa đầu nối I/O và đầu nối đất
500 V trong 1 phút, giữa đầu nối nguồn và đầu nối đất |
| chứng nhận sản phẩm |
UL
CSA |
| Đánh dấu |
CÁI NÀY |
| Nhiệt độ không khí xung quanh để vận hành |
0…55°C |
| Nhiệt độ không khí xung quanh để lưu trữ |
-25…70°C |
| Độ ẩm tương đối |
30…95 % không ngưng tụ |
| Mức độ bảo vệ IP |
IP20 |
| Độ cao hoạt động |
0…2000m |
| Độ cao lưu trữ |
0…3000 m |
| Chống rung |
0,075 mm ở 10…57 Hz trên thanh ray DIN đối xứng 35 mm
1 gn ở 57…150 Hz trên thanh ray DIN đối xứng 35 mm
1,6 mm ở 2…25 Hz trên tấm hoặc bảng điều khiển với bộ cố định
4 gn ở 25…100 Hz trên tấm hoặc bảng điều khiển với bộ sửa chữa |
| Chống sốc |
15 gn trong 11 mili giây |
Liên hệ nhà phân phối chính hãng PLC Schneider tại Việt Nam
Doanh nghiệp Hàn Quốc – Giá tốt – Dịch vụ chuyên nghiệp 24/7
————-
Công ty TNHH DreamFa Vina
Chuyên phân phối Servo – PLC – Inverter – CC-Link – Robot – Reducer – Harness – Sensor – UPS
Tel: 02433500075/ 02433500074/ 02433500073
Hotline/ Zalo: 083 6356 077
Email: dreamfa000@gmail.com
Youtube: FAMALL Channel
![[Used] 110CPU61203 Schneider Micro CPU](https://www.famall.vn/wp-content/uploads/2023/09/thumb-13_110CPU612037KSR6rOg1_500x500.jpg "110CPU61203")

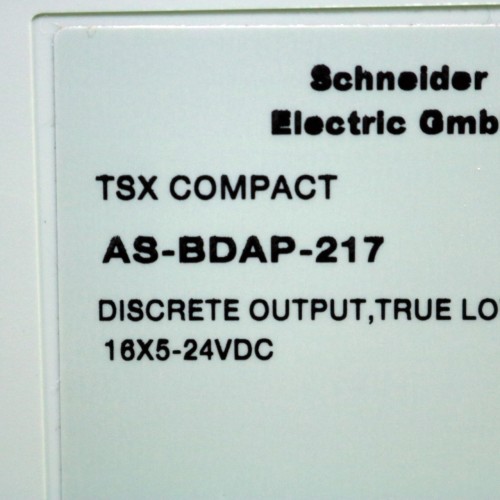

![[Used] AS-BDAP-217 PLC Schneider](https://www.famall.vn/wp-content/uploads/2023/09/thumb-57KSR6rOgASBDAP2171_500x500.jpg "AS-BDAP-217")

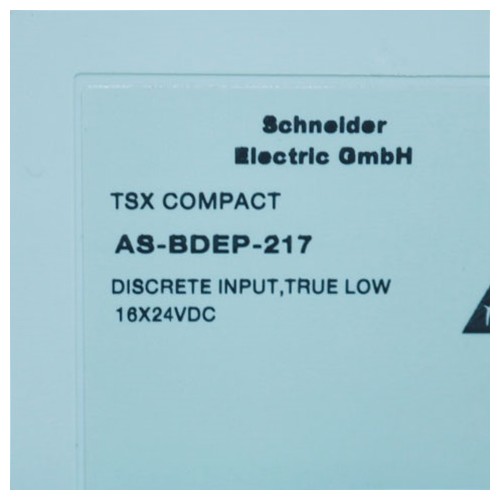

![[Used] AS-BDEP-217 PLC Schneider](https://www.famall.vn/wp-content/uploads/2023/09/thumb-16_ASBDEP2177KSR6rOg1_500x500.jpg "AS-BDEP-217")
