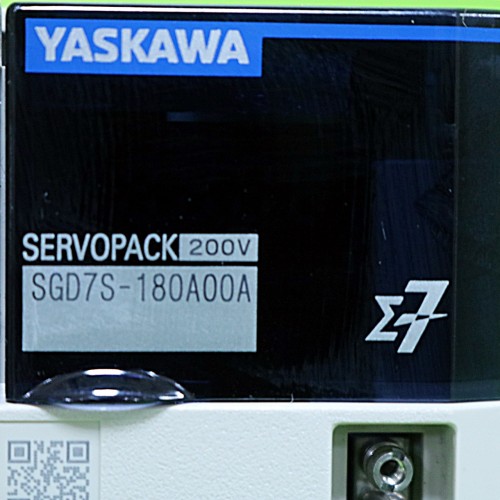

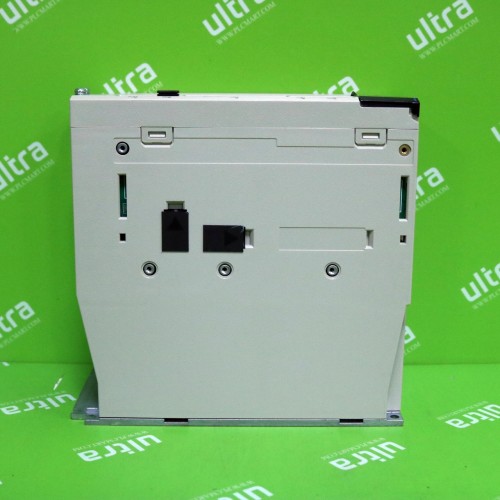

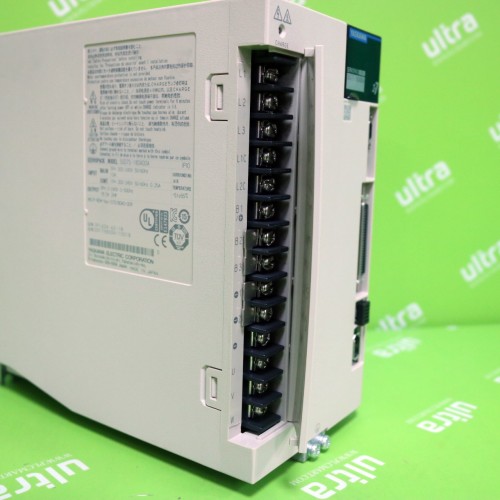

SGD7S-180A00A Bộ điều khiển servo Yaskawa
SGD7S-180A00A Yaskawa
Thông số kỹ thuật SGD7S-180A00A Yaskawa
| Model: |
• SGD7S-180A00A |
| Hãng sản xuất: |
• Yaskawa |
| Xuất xứ: |
• Nhật Bản (Hoặc Trung Quốc) |
| Series: |
• Sigma-7 |
| Công suất: |
• 2kW |
| Điện áp đầu vào: |
• Động lực: 3 phase 200-230VAC, 50Hz/60Hz
• Điều khiển: 1 phase 200-230VAC, 50Hz/60Hz |
| Chế độ điều khiển: |
• Vị trí
• Tốc độ
• Momen |
| Tín hiệu điều khiển: |
• Xung
• Analog |
| Phương pháp điều khiển: |
• Điều khiển IGBT dạng xung dòng điện hình sin |
| Tín hiệu encoder phản hồi (Rotary motor): |
• 17 Bit (Encoder tương đối)
• 20 hoặc 24 Bit (Encoder tương đối / Tuyệt đối)
• 22 Bit (Encoder tuyệt đối) |
| Dải điều chỉnh tốc độ: |
• 1:5000 |
| Độ chính xác kiểm soát momen xoắn: |
• ± 1% |
| Bộ mã hóa xung đầu ra: |
• Phase A, phase B, phase C: Line-driver output
• Số xung đầu ra: Cài đặt |
| Đầu vào cố định: |
• Dải điện áp cho phép: 5 VDC ± 5%
• Số điểm đầu vào: 1
• Yêu cầu dữ liệu tuyệt đối (SEN) |
| Đầu vào chức năng có thể cài đặt: |
• Dải điện áp cho phép: 24 VDC ±20%
• Số điểm đầu vào: 7 |
| Đầu ra cố định: |
• Dải điện áp cho phép: 5 VDC đến 30 VDC
• Số điểm đầu ra: 1
• Tín hiệu đầu ra: Báo động servo (ALM) |
| Đầu ra chức năng có thể cài đặt: |
• Dải điện áp cho phép: 5 VDC đến 30 VDC
• Số điểm đầu ra: 6 |
| Truyền thông: |
• RS-422A (CN3)
• USB mini (CN7) kết nối máy tính |
| Màn hình hiển thị: |
• Chỉ báo CHARGE và hiển thị bảy đoạn gồm năm chữ số |
| Vận hành, cài đặt: |
• Qua 04 nút nhấn trên mặt hiển thị |
| Điện trở xả: |
• Tích hợp trở xả nội 60W / 12Ω |
| Chế độ điều khiển tốc độ: |
• Điện áp đầu vào tối đa: ±12 V
• 6 VDC ở tốc độ định mức.
• Trở kháng đầu vào 14 kΩ.
• Hằng số thời gian mạch 30 μs. |
| Chế độ điều khiển momen: |
• Điện áp đầu vào tối đa: ±12 V
• 3 VDC ở mômen định mức
• Trở kháng đầu vào 14 kΩ.
• Hằng số thời gian mạch 16 μs. |
| Chế độ điều khiển vị trí: |
• Dạng xung: Chuỗi tín hiệu + xung, chuỗi xung CW + CCW và chuỗi xung hai pha với độ lệch
pha 90°
• Kiểu xung: Line driver Hoặc Open collector
• Tần số xung đầu vào lớn nhất:
Line driver:
Chuỗi xung dấu + hoặc chuỗi xung CW + CCW: 4 Mpps Chuỗi xung hai pha với độ lệch pha 90°: 1 Mpps
Open collector:
Chuỗi xung dấu + hoặc chuỗi xung CW + CCW: 200 kpps Chuỗi xung hai pha với độ lệch pha 90°: 200 kpps |
| Cấp độ bảo vệ: |
• IP20 |
| Nhiệt độ xung quanh khu vực lắp đặt: |
• -5°C đến 55°C |
| Độ ẩm xung quan khu vực lắp đặt: |
• Độ ẩm tương đối tối đa 95% (không có đóng băng hoặc ngưng tụ) |
