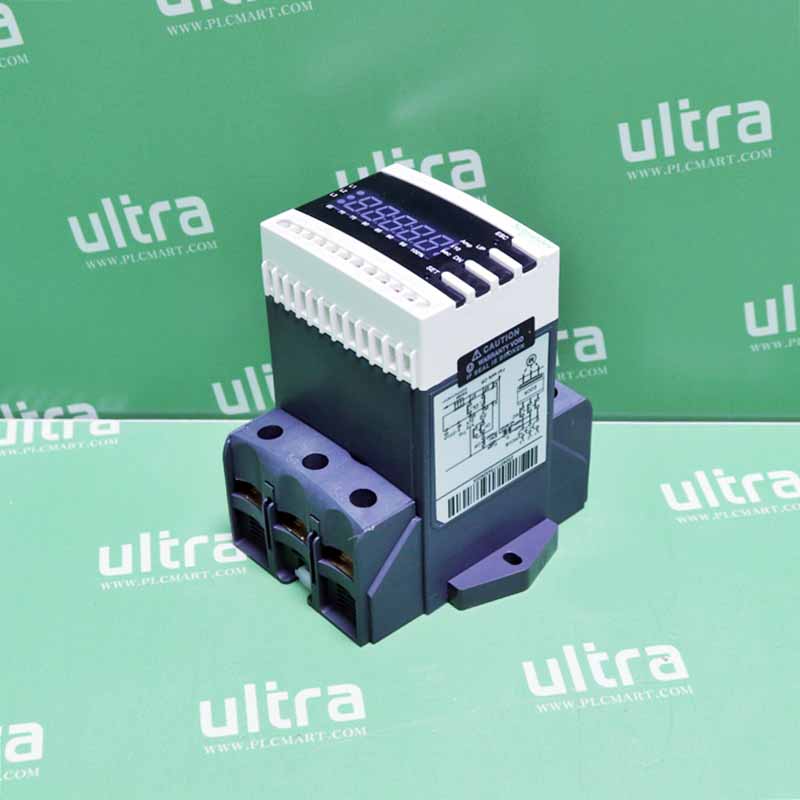

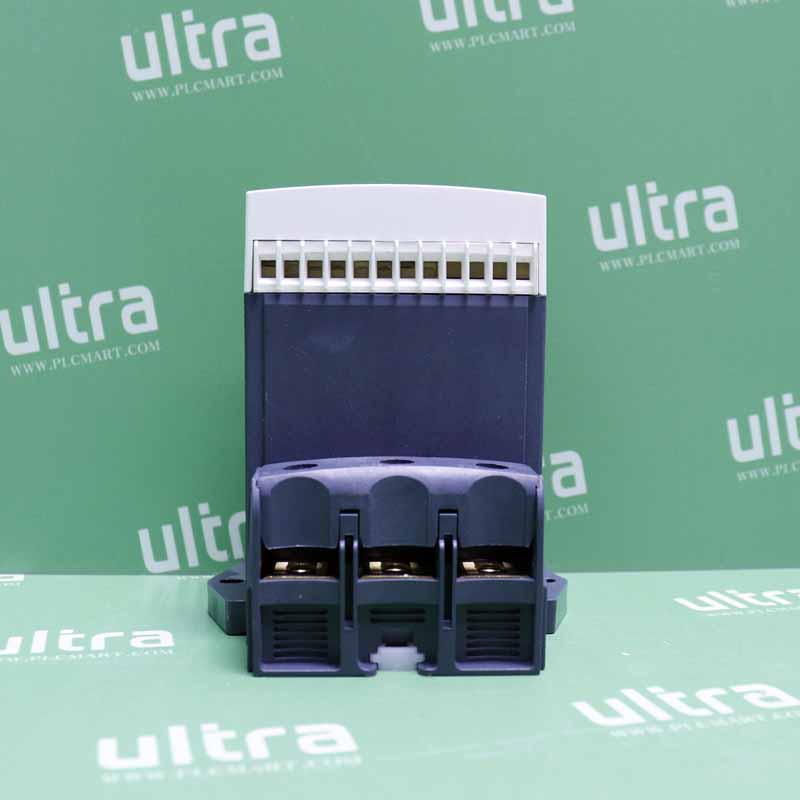

Rơle bảo vệ động cơ i3M420-WRDUT Schneider
Rơle bảo vệ động cơ kỹ thuật số đa năng Schneider i3M420-WRDUT (không kèm bu lông)
i3M420-WRDUT
Thông số kỹ thuật Rơle i3M420-WRDUT Schneider
| Loại sản phẩm hoặc thành phần |
rơle bảo vệ |
| loại bảo vệ |
Quá tải, In > Cài đặt quá dòng
Underload, In < Cài đặt thiếu dòng
Đã khóa khi khởi động, In > Đặt quá dòng ở bội số của 2…8
Bị khóa trong khi vận hành, In > Đặt quá dòng ở bội số của 1,5…5
Mất cân bằng pha
, 10. .50%
pha đảo ngược |
| Đặc điểm kỹ thuật sản phẩm |
bảo vệ động cơ |
| phạm vi đầu ra analog |
4…20 mA |
| dạng kết nối |
AC |
| tần số mạng |
50…60Hz |
| giao thức cổng giao tiếp |
Modbus RTU |
| phạm vi điều chỉnh bảo vệ |
0,5… 60A |
| Phạm vi chuyến đi |
0,5…32 A nghịch đảo thời gian, nghịch đảo thời gian tích tụ nhiệt)
0,5…60 A thời gian xác định) |
Đặc tính điện/cơ khí
| [Chúng tôi] điện áp đầu vào định mức |
100…240V AC/DC |
| Phương pháp lắp |
Bảng điều khiển đường ray DIN 35 mm |
| Loại liên hệ và cấu hình |
1 NC + 1 KHÔNG CV) |
| ??, ??? ?? |
Bằng 4 A gG Cầu chì |
| [Ue] Điện áp hoạt động định mức |
Mạch nguồn 600 V AC 8…200 Hz phù hợp với UL
690 V AC 8…200 Hz Mạch nguồn phù hợp với CSA
Mạch nguồn 690 V AC 8…200 Hz phù hợp với IEC 60947-4-1 |
| [Uimp] Điện áp chịu xung định mức |
6 kV phù hợp với tiêu chuẩn IEC 60947-4-1 |
| sự trở lại |
Đặt lại thủ công
Tự động đặt lại 0,5… 1200 giây
Điện 0… 1s điện |
| Cài đặt thời gian |
Thời gian trễ khi khởi động 0…200 s
Thời gian vận hành quá dòng 0,2…30 s Thời gian xác định)
Thời gian vận hành quá dòng 1…30 lớp thời gian nghịch đảo, thời gian nghịch đảo tích tụ nhiệt) Thời
gian vận hành thiếu dòng 0,5…30 s |
| Phương pháp hiển thị |
Đồ thị thanh LED 7 đoạn |
| điện năng tiêu thụ trên mỗi rơle |
3W |
| cuối cùng |
Cáp mạch điều khiển 2 x 1… 1,5 mm²linh hoạt có đầu cáp –
Cáp mạch điều khiển M3 2 x 1… 1,5 mm²linh hoạt không có đầu cáp –
Cáp mạch điều khiển M3 1 x 1… 2,5 mm²linh hoạt có đầu cáp –
Cáp mạch điều khiển M3 1 x 1… 2,5 mm²linh hoạt không có đầu cáp –

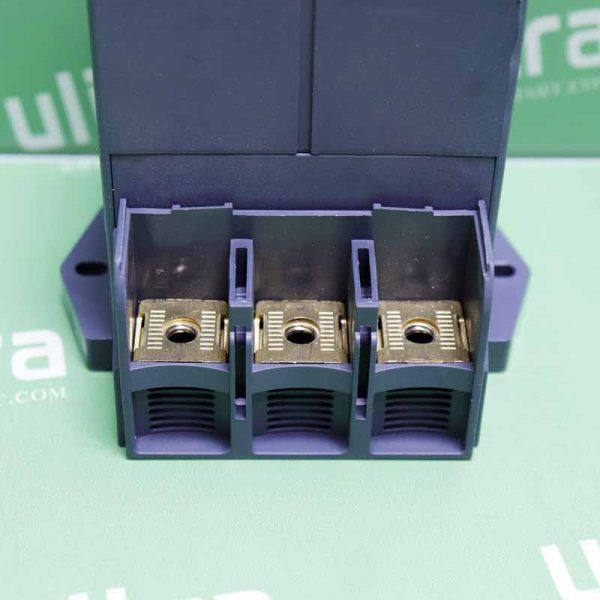

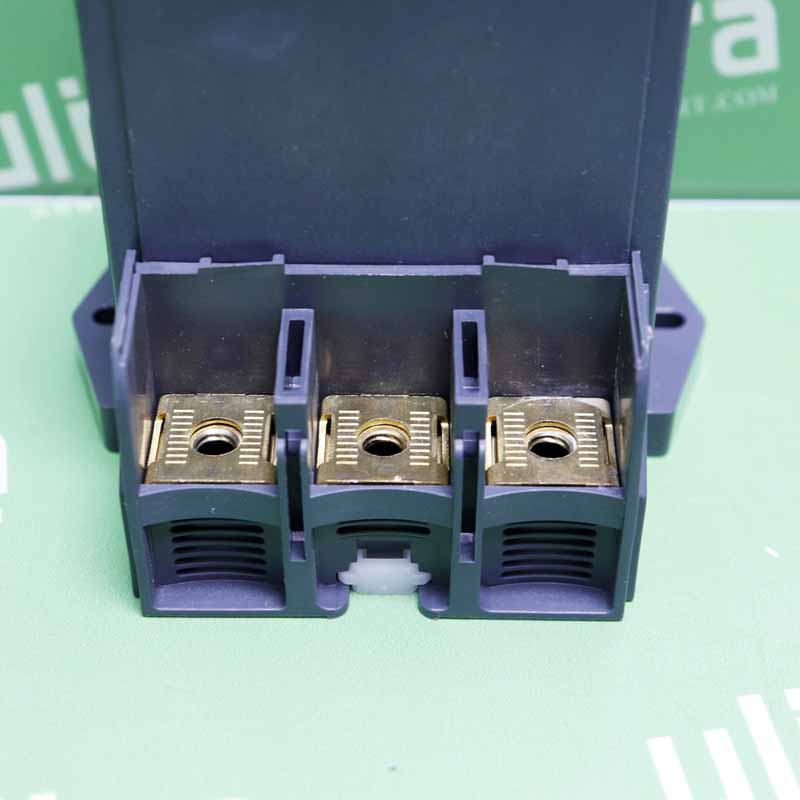

Kẹp vấu mạch nguồn M3 1 x 2,5… 25 mm²linh hoạt không có đầu cáp – M6 |
| mô-men xoắn thắt chặt |
Mạch điều khiển 0,8…1,2 Nm trên cáp, 4,7 mm
Mạch chính 2,5 Nm trên kẹp vấu, 11 mm |
| chiều cao |
98,3mm |
| chiều rộng |
70mm |
| chiều sâu |
108,1mm |
| trọng lượng sản phẩm |
0,543 kg |
Môi trường sử dụng
| tiêu chuẩn |
IEC 60947-4-1 |
| Chứng nhận sản phẩm |
UL |
| Đánh giá IP |
IP20 phù hợp với tiêu chuẩn IEC 60529 |
| nhiệt độ sử dụng |
-20… 60 °C phù hợp với tiêu chuẩn IEC 60947-4-1 |
| Nhiệt độ bảo quản |
-40… 85°C |
| độ cao sử dụng |
2000 m |
| khả năng chống cháy |
650 °C phù hợp với tiêu chuẩn IEC 60695-2-12
960 °C phù hợp với UL 94 |
| chống va đập |
15 gn 11 ms phù hợp với IEC 60068-2-7 |
| Chống rung |
Giá treo bảng 4 gn phù hợp với tiêu chuẩn IEC 60068-2-6
Giá lắp thanh ray 2 gn 35 mm phù hợp với tiêu chuẩn IEC 60068-2-6 |
| độ bền điện môi |
2 kV 50…60 Hz giữa vỏ và mạch phù hợp với IEC 60255-5
1 kV 50…60 Hz giữa các tiếp điểm chung phù hợp với IEC 60255-5
2 kV 50…60 Hz giữa các mạch bên trong phù hợp với IEC 60255 -5 |
| Cuốn sách của tôi |
6 kV phù hợp với tiêu chuẩn IEC 61000-4-5 |
| tương thích điện từ |
Miễn nhiễm với bức xạ tần số vô tuyến 10 V/m mức 3 phù hợp với IEC 61000-4-3
Miễn nhiễm với phóng tĩnh điện 8 kV không khí, tiếp điểm 6 kV phù hợp với IEC 61000-4-2
Điện áp quá độ 2 kV phù hợp với IEC 61000-4-4
Miễn nhiễm tần số vô tuyến dẫn điện 10 V phù hợp với EN 61000-4-6
Miễn nhiễm tần số vô tuyến dẫn điện loại A phù hợp với EN 55011 |
| [Ith] Dòng điện dẫn liên tục |
3 Mạch điều khiển |
| dòng điện cho phép |
250V, 3A |
i3M420-WRDUT
đơn vị đóng gói
| Loại đơn vị của gói thầu 1 |
PCE |
| Số căn trong gói 1 |
Một |
| Gói 1 Chiều cao |
11,5cm |
| Chiều rộng gói 1 |
9,4cm |
| Gói 1 Chiều dài |
10,5cm |
| Trọng lượng gói 1 |
554,0 g |
