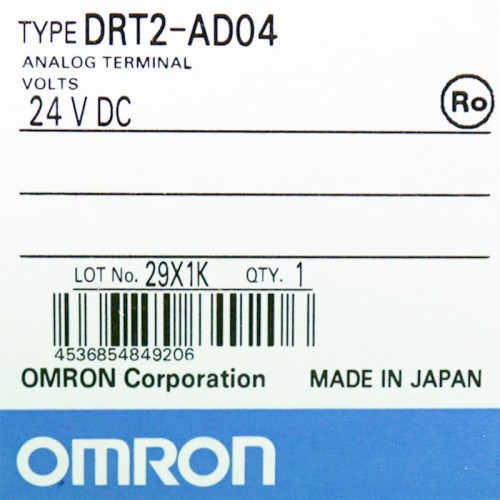

PLC Omron DRT2-AD04
DRT2-AD04H

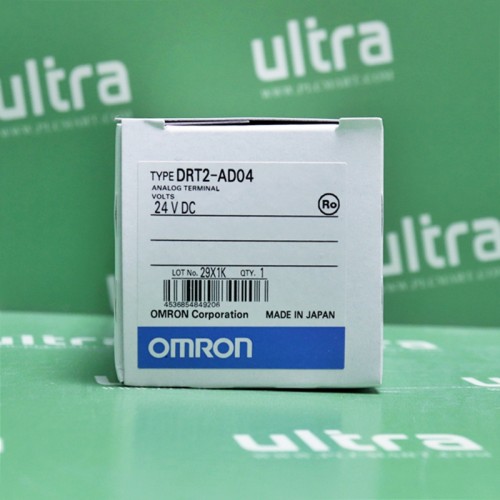

DRT2-AD04
DRT2-AD04
Thông số kĩ thuật
| Người mẫu |
DRT2-AD04 |
DRT2-AD04H |
DRT2-DA02 |
| Điện áp cung cấp điện liên lạc |
11 đến 25 VDC (Cung cấp từ đầu nối truyền thông) |
| Tiêu thụ hiện tại |
Tối đa 90 mA (24 VDC)
Tối đa 150 mA (11V DC) |
Tối đa 70 mA (24 VDC)
Tối đa 110 mA (11 VDC) |
Tối đa 120 mA (24 VDC)
Tối đa 220 mA (11 VDC) |
| Khả năng chống ồn |
Phù hợp với IEC61000-4-4, 2 kV (đường dây điện) |
| Khả năng chống rung |
10 đến 150 Hz, biên độ kép 0,7 mm |
| Chống sốc |
150 m/giây 2 |
| Độ bền điện môi |
500 VAC trong 1 phút giữa mạch truyền thông và mạch tương tự
(dòng điện cảm biến 1 mA) |
| Nhiệt độ hoạt động xung quanh |
-10°C đến 55°C (không đóng băng hoặc ngưng tụ) |
| Độ ẩm hoạt động xung quanh |
25% đến 85% |
| Môi trường hoạt động xung quanh |
Không có khí ăn mòn |
| Nhiệt độ lưu trữ xung quanh |
-20°C đến 65°C |
| Phương pháp lắp đặt |
Lắp đặt đường ray DIN 35 mm |
| Sức mạnh gắn kết |
50 N
10 N (theo hướng DIN Track) |
| Mô-men xoắn siết chặt vít |
M3 (nguồn, đầu cuối I/O): 0,5 Nm |
| Cân nặng |
Tối đa 170 g |
Tối đa 160 g |
Tối đa 150 g |
Thông số kỹ thuật đầu vào
| Người mẫu |
DRT2-AD04 |
DRT2-AD04H |
| Thông số kỹ thuật |
Điện áp đầu vào |
Đầu vào hiện tại |
Điện áp đầu vào |
Đầu vào hiện tại |
| Điểm đầu vào |
4 điểm (nhập từ 0 đến 3) |
| Kiểu đầu vào |
0 đến 5 V
1 đến 5 V
0 đến 10 V
-10 đến +10 V |
0 đến 20 mA
4 đến 20 mA |
0 đến 5 V
1 đến 5 V
0 đến 10 V |
0 đến 20 mA
4 đến 20 mA |
| Phương pháp thiết lập phạm vi đầu vào |
• Cài đặt bằng công tắc DIP: Được chia sẻ bởi đầu vào 0 và 1, được chia sẻ bởi đầu vào 2 và 3
• Cài đặt bằng Bộ cấu hình: Có thể cài đặt đầu vào 0 đến 3 độc lập |
| Đầu vào tín hiệu tối đa |
±15V |
±30mA |
±15V |
±30mA |
| Trở kháng đầu vào |
Tối thiểu 1 MΩ |
Xấp xỉ 250 Ω |
Tối thiểu 1 MΩ |
Xấp xỉ 250 Ω |
| Nghị quyết |
1/6.000 (FS) |
1/30.000 FS (tỷ lệ đầy đủ) |
Độ chính xác tổng thể |
25°C |
±0,3% độ ẩm |
±0,4% độ ẩm |
±0,3% độ ẩm |
±0,4% độ ẩm |
| -10°C đến 55°C |
±0,6% độ ẩm |
±0,8% độ ẩm |
±0,6% độ ẩm |
±0,8% độ ẩm |
| Thời gian chuyển đổi |
Tối đa 4 ms cho 4 đầu vào
Lưu ý: Khi không sử dụng các hàm tính toán và
chu kỳ truyền thông DeviceNet là 4 ms. |
Tối đa 250 ms cho 4 đầu vào |
| Dữ liệu đã chuyển đổi |
Phạm vi đầu vào khác ngoài -10 đến 10 V: Toàn thang đo là
0000 đến 1770 thập lục phân (0 đến 6.000)
Phạm vi đầu vào -10 đến 10 V: Toàn thang đo là F448 đến
0BB8 thập lục phân (-3.000 đến 3.000)
Phạm vi chuyển đổi A/D: ±5% FS |
Thang đo đầy đủ là 0000 đến 7530 thập lục phân
phạm vi chuyển đổi A/D: ±5% FS |
| Phương pháp cách nhiệt |
Cách ly bộ ghép quang giữa đầu vào và
đường truyền thông tin (Không có cách ly
giữa các tín hiệu đầu vào) |
Cách ly bộ ghép quang (giữa các đầu vào
và đường truyền thông tin và
giữa các tín hiệu đầu vào nhiệt độ) |
| Kết nối I/O |
Khối đầu cuối |
| Phụ kiện |
Bốn thanh nối tắt để sử dụng với đầu vào dòng điện. |
Thông số kỹ thuật đầu ra
| Người mẫu |
DRT2-DA02 |
| Thông số kỹ thuật |
Điện áp đầu ra |
Đầu ra hiện tại |
| Điểm đầu ra |
2 điểm (đầu ra 0 và 1) |
| Kiểu đầu ra |
0 đến 5 V
1 đến 5 V
0 đến 10 V
-10 đến 10 V |
0 đến 20 mA
4 đến 20 mA |
| Phương pháp thiết lập phạm vi đầu vào |
• Cài đặt bằng công tắc DIP: Độc lập cho đầu ra 0 và 1
• Cài đặt bằng Bộ cấu hình: Độc lập cho đầu ra 0 và 1 |
Điện trở tải đầu ra cho phép |
Tối thiểu 1 KΩ |
Tối đa 600 Ω |
| Nghị quyết |
1/6.000 (FS) |
Độ chính xác tổng thể |
25°C |
±0,4% toàn thang đo |
| -10°C đến 55°C |
±0,8% toàn thang đo |
| Thời gian chuyển đổi |
2 ms/2 điểm |
| Dữ liệu đã chuyển đổi |
Phạm vi đầu ra khác ngoài -10 đến 10 V: Toàn thang đo là 0000 đến 1770 thập lục phân (0 đến 6.000)
Phạm vi đầu ra -10 đến 10 V: Toàn thang đo là F448 đến 0BB8 thập lục phân (-3.000 đến 3.000)
Phạm vi chuyển đổi D/A: ±5% FS |
| Phương pháp cách nhiệt |
Cách ly bộ ghép quang giữa các đầu ra và đường truyền thông tin
(Không có cách ly giữa các tín hiệu đầu ra) |
| Kết nối I/O |
Khối đầu cuối |
| Phụ kiện |
Không có |
■ Smart Slave (Thiết bị đầu cuối I/O từ xa)
– DRT2-ID16/OD16(
-1
- Thực hiện khởi tạo công việc thông tin từ địa điểm sản xuất có thể được sử dụng cho nhiều mục đích khác nhau như bảo trì và kiểm soát chất lượng
- Có thể thu thập nhiều loại dữ liệu từ đó hệ thống bảo trì mà không ảnh hưởng đến hệ thống điều khiển liên quan đến năng suất. Nó chỉ góp phần vào việc bảo trì phòng ngừa thiết bị. Thay vào đó, nó thực hiện khởi động mạng đáng tin cậy
- Smart Slave (thiết bị đầu cuối I/O analog) DRT2-AD04/DA02 có chức năng mở rộng quy mô. Bản thân nô lệ và sự khác biệt về phạm vi giữa các cảm biến có thể được sửa, thiết lập và quản lý dưới dạng dữ liệu thống nhất. Công việc được trang bị nhiều chức năng tính toán khác nhau như vi phân để phát hiện các xu hướng chất lượng như biến dạng hoặc dao động tốc độ/mô-men xoắn. giúp có thể giám sát tổng lượng sử dụng dựa trên tốc độ dòng chảy. Ngay cả khi ngừng giao tiếp, chức năng tích hợp vẫn hoạt động mọi lúc, nhận biết sự mất mát vật chất một cách thuận tiện trong các tình huống bất thường
- Smart Slave (thiết bị đầu cuối chịu được môi trường) – DRT2-HD16(-1)/DRT2-ID08C(-1)/DRT2-OD08C ( -1) Khả năng chống chịu môi trường tuyệt vời (IP67). Cấu trúc chống thấm, chống dầu và chống cháy. Giảm hệ thống dây điện. Không cần nối dây nguồn cho các đầu nối đầu vào như cảm biến. Bảo vệ hệ thống khỏi bị hư hỏng bằng cách phát hiện ngắn mạch.
- Smart Slave (Cổng đầu nối cảm biến) – DRT2-ID16S(-1) Giảm giờ công, giảm đấu dây bằng cách chỉ cần nhấn kết nối tất cả I/O với nhau bằng đầu nối cảm biến tiêu chuẩn công nghiệp, không cần nối dây nguồn cho các thiết bị kết nối đầu vào như cảm biến, ngăn chặn hiện tượng đoản mạch của các thiết bị đầu vào Phát hiện và bảo vệ hệ thống khỏi sự cố
