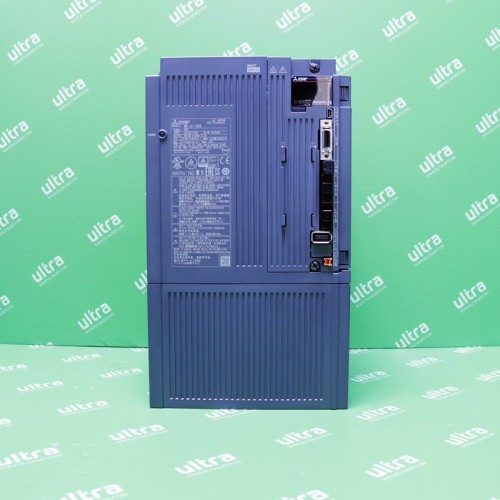

Servo Mitsubishi MR-J4-700B
Servo Mitsubishi MR-J4-700B
Đối với bộ khuếch đại servo SSCNETIII/H tương thích 7kW
AC200V～240V ba pha

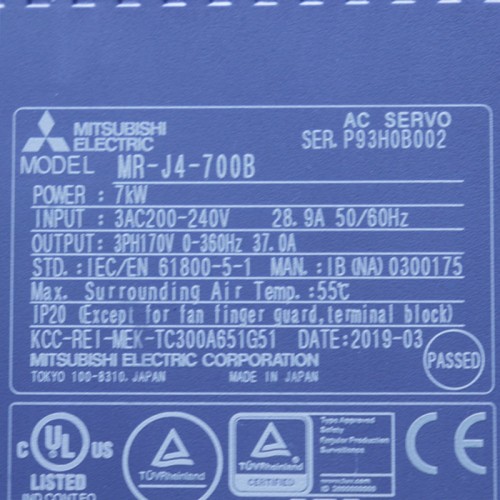

Thông số kỹ thuật Servo Mitsubishi MR-J4-700B
- Công suất : 7kW
- Nguồn cấp: 3 pha 200VAC
- Phương pháp điểu khiển: Điều chế độ rộng xung (PWM)/Điều chỉnh dòng điện
- Các chế độ điều khiển: Điều khiển Vị trí/Tốc độ/Momen (P-S-T).
- Độ phân giải Encoder: 22 bit
- Hỗ trợ kết nối truyền thông qua cáp quang SSCNET III/H hoặc CC-LinkIE
- Kết nối với máy tính: Cáp MR-J3USBCBL3M
- Phần mềm giám sát và cài đặt thông số: MR Configurator 2
- Tiêu chuẩn IP67 kháng nước kháng bụi
- Hãng sản xuất: Mitsubishi, Nhật Bản.
| Chức năng |
Bộ điều khiển servo chuyển động xoay chiều / bộ khuếch đại phương pháp điều khiển dòng điện / điều khiển sóng hình sin Bộ giám sát analog 2 kênh Tắt mô-men xoắn an toàn (STO) điều khiển vòng kín hoàn toàn giao diện bộ mã hóa phía tải điều khiển triệt tiêu rung động nâng cao IIbộ lọc thích ứng IIbộ lọc mạnh mẽđiều chỉnh tự độngđiều chỉnh một chạmchức năng ổ đĩa cứngchức năng ghi ổ đĩachức năng siết chặt & vừa khít máy chức năng chẩn đoán chức năng giám sát nguồn điện hoạt động của bộ điều khiển ngoại vi chức năng đo thang đo chức năng Chế độ tương thích J3 điều khiển siêu dấu vết bù chuyển động bị mất |
| Thiết kế |
phanh động tích hợpđiện trở tái tạo tích hợpPhương pháp giao tiếp loại 2 dâylàm mát thông gió cưỡng bứcSSCNET III/H |
| Điện áp cung cấp (AC) |
200Vac-240Vac (loại 200V; 220Vac/230Vac) |
| Loại mạng |
Đầu vào một pha (2P) hoặc đầu vào 3 pha (3P) |
| Đánh giá hiện tại |
37A |
| Công suất hoạt động định mức (kW) |
7000W / 7kW |
| Chức năng bảo vệ |
ngắt quá dòngtắt quá áp tái tạongắt quá tải (nhiệt điện tử)bảo vệ quá nhiệt động cơ servo bảo vệ lỗi bộ mã hóabảo vệ lỗi tái tạobảo vệ điện áp thấpbảo vệ mất điện tức thờibảo vệ quá tốc độbảo vệ lỗi quá mứcbảo vệ phát hiện cực từbảo vệ lỗi điều khiển servo tuyến tínhbảo vệ |
| Chiều cao thực (mm) |
300 mm |
| Chiều rộng lưới (mm) |
172mm |
| Độ sâu ròng (mm) |
200mm |
| Đầu vào kỹ thuật số |
1 x đầu vào kỹ thuật số (24Vdc; sink/source) (EM2)1 x đầu vào kỹ thuật số (24Vdc; sink/source) (FLS)1 x đầu vào kỹ thuật số (24Vdc; sink/source) (RLS)1 x đầu vào kỹ thuật số (24Vdc; sink /nguồn) (CHÓ) |
| Đầu ra kỹ thuật số |
1 x đầu ra kỹ thuật số (loại tiếp điểm rly.) (ALM)1 x đầu ra rơle kỹ thuật số (MBR)1 x đầu ra kỹ thuật số (loại tiếp điểm rly.) (INP) |
| Đầu ra tương tự |
1 x đầu ra analog (-10…+10Vdc) (MO1)1 x đầu ra analog (-10…+10Vdc) (MO2) |
| Mức độ bảo vệ |
IP20 |
| Kích thước |
H300mm x W172mm x D200mm |
| Nhiệt độ không khí xung quanh để vận hành |
0…+55 °C |
| Nhiệt độ không khí xung quanh để lưu trữ |
-20°C…+65°C |
| Mức tiêu thụ hiện tại |
Đầu vào 28,9A |
| Tiêu thụ điện năng (tiêu thụ điện năng phụ trợ của ổ đĩa) |
45 W |
| Mã đơn hàng / SKU nhà sản xuất |
MR-J4-700B |
| Tình trạng sản phẩm của nhà sản xuất |
Đã thương mại hóa |
| Tương đương với |
MRJ4700B |
| Tuân thủ (các) tiêu chuẩn |
Dấu CETUV RheinlandcULusULKCEN61800-5-2EN61800-5-1EN61800-3EN ISO 13849-1 PLe Cat3EN62061SILCL3IEC61508-5-2EN50581UL508CCSAKCEAC |
| Những lợi ích |
truyền thông nối tiếp tốc độ cao |
| Phụ kiện khuyên dùng tương thích với động cơ servo |
HG-JR503 (27A)HG-SR702 (26A)HG-JR703 (34A)HG-JR601 (31A)HG-JR701M (34A)LM-FP2F-18M-1SS0 (12A (Làm mát tự nhiên))LM-FP4D-24M- 1SS0 (15A (Làm mát tự nhiên)) |
Hướng dẫn đọc mã Servo Mitsubishi
Kích thước Servo Mitsubishi MR-J4-700B :
