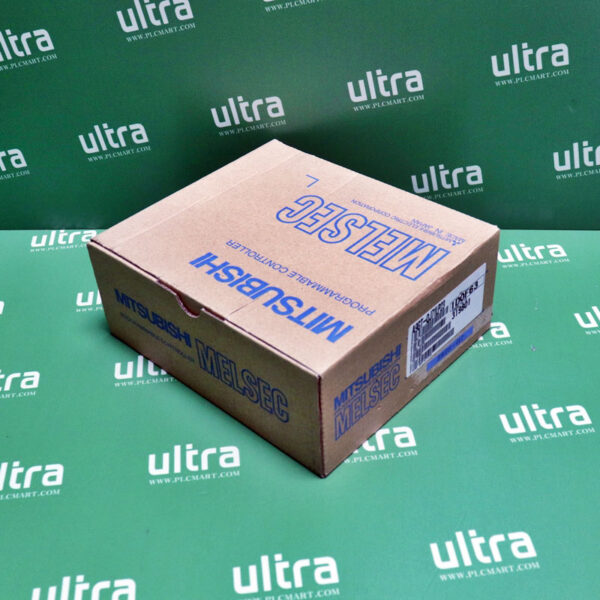

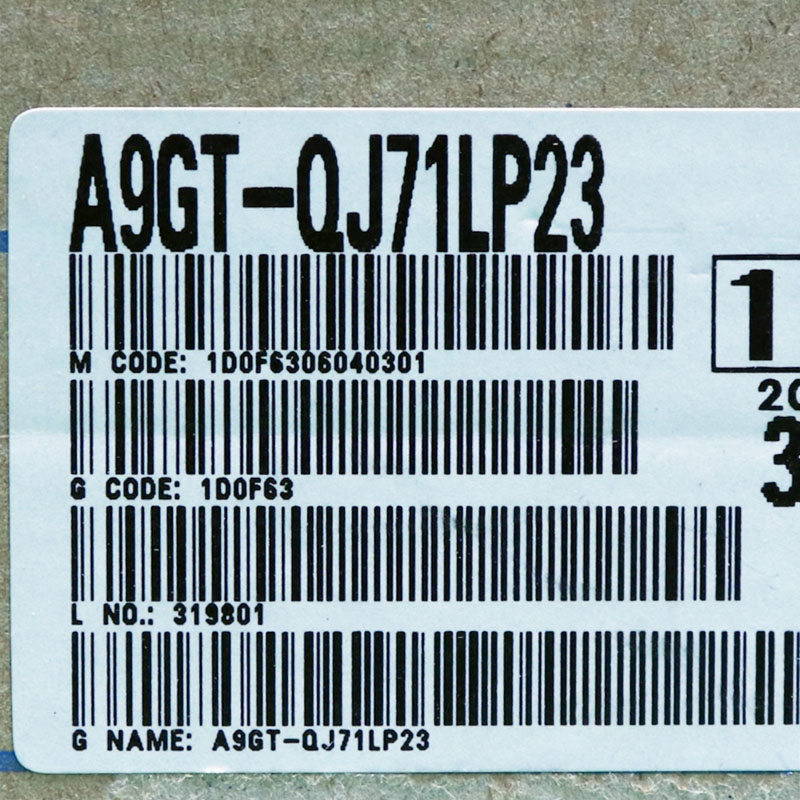

Mô-đun mạng A9GT-QJ71LP23 bảng điều khiển cảm ứng Mitsubishi
A9GT-QJ71LP23 là một mô-đun truyền thông mạng được Mitsubishi Electric thiết kế để tích hợp các thiết bị giao diện vận hành đồ họa (GOT) dòng A900 vào mạng MELSECNET/10. Mô-đun này hỗ trợ cấu hình vòng quang, cho phép truyền thông dữ liệu hiệu quả giữa các thiết bị GOT và PLC của Mitsubishi.
Cho phép các thiết bị GOT-A900 kết nối trực tiếp vào mạng MELSECNET/10, hỗ trợ cấu hình vòng quang để đảm bảo truyền thông ổn định và nhanh chóng. Hỗ trợ tốc độ truyền thông 10 Mbps (20 Mbps với truyền thông đa kênh), đảm bảo trao đổi dữ liệu nhanh chóng và hiệu quả.
Cung cấp tối đa 8.192 điểm liên kết cho LX/LY, LB và LW, đáp ứng nhu cầu của các hệ thống điều khiển phức tạp. Hỗ trợ kết nối tối đa 64 trạm trong một mạng duy nhất, tăng cường khả năng mở rộng và linh hoạt của hệ thống. Tích hợp các chức năng phát hiện lỗi, ngắt kết nối cáp và chức năng loop-back để duy trì tính toàn vẹn của mạng.
Thông số kỹ thuật:
-
Phương thức truyền thông: Vòng token với đồng bộ khung.
-
Phương tiện truyền dẫn: Cáp sợi quang đôi (do người dùng cung cấp).
-
Khoảng cách truyền tối đa: Lên đến 30 km, tùy thuộc vào loại cáp sợi quang được sử dụng.
-
Tiêu thụ điện năng nội bộ: 0,5 A.
-
Kích thước: 27,4 mm (W) x 98 mm (H) x 115 mm (D).
-
Trọng lượng: Khoảng 0,35 kg.
Ứng dụng chi tiết của A9GT-QJ71LP23
Mô-đun A9GT-QJ71LP23 được sử dụng chủ yếu trong các hệ thống điều khiển công nghiệp, giúp kết nối và truyền dữ liệu giữa giao diện vận hành đồ họa (GOT) dòng A900 và mạng MELSECNET/10. Dưới đây là một số ứng dụng cụ thể:
1. Hệ thống điều khiển dây chuyền sản xuất tự động
- Được sử dụng trong các nhà máy sản xuất có dây chuyền tự động để thu thập dữ liệu từ màn hình vận hành và truyền thông với PLC Mitsubishi.
- Hỗ trợ giám sát quy trình sản xuất theo thời gian thực, giúp nâng cao hiệu suất và giảm thiểu lỗi vận hành.
2. Ứng dụng trong ngành điện và năng lượng
- Được tích hợp vào các hệ thống điều khiển giám sát trạm biến áp hoặc nhà máy điện để thu thập và truyền dữ liệu điều khiển.
- Giúp điều khiển từ xa và giám sát trạng thái của hệ thống điện, tăng tính ổn định và an toàn.
3. Hệ thống giám sát và quản lý kho bãi
- Sử dụng trong các hệ thống quản lý kho thông minh, nơi cần truyền thông dữ liệu từ các thiết bị đầu cuối (GOT) về hệ thống trung tâm thông qua mạng công nghiệp.
- Hỗ trợ điều phối hoạt động lưu trữ và vận chuyển hàng hóa hiệu quả.
4. Ứng dụng trong ngành ô tô và lắp ráp
- Được sử dụng trong các dây chuyền lắp ráp xe hơi để thu thập thông tin từ giao diện vận hành và điều phối hệ thống robot công nghiệp.
- Đảm bảo kết nối mượt mà giữa giao diện người vận hành và hệ thống điều khiển tự động.
5. Hệ thống quản lý nước và môi trường
- Ứng dụng trong các trạm xử lý nước thải hoặc cung cấp nước sạch, giúp giám sát và điều khiển các quá trình xử lý nước từ xa.
- Cho phép nhân viên vận hành kiểm soát lưu lượng, chất lượng nước và cảnh báo sự cố ngay trên màn hình giao diện.
6. Ứng dụng trong hệ thống HVAC (Điều hòa không khí và thông gió)
- Sử dụng để kết nối các bộ điều khiển HVAC với hệ thống SCADA, giúp điều khiển nhiệt độ, độ ẩm trong các tòa nhà thông minh hoặc khu công nghiệp.
- Nâng cao hiệu suất sử dụng năng lượng và đảm bảo môi trường làm việc tối ưu.
Mô-đun A9GT-QJ71LP23 đóng vai trò quan trọng trong việc tối ưu hóa hoạt động của các hệ thống điều khiển công nghiệp, đảm bảo truyền thông nhanh chóng và ổn định giữa các thiết bị vận hành và PLC Mitsubishi.
Lợi ích khi sử dụng:
-
Tích hợp hệ thống dễ dàng: Cho phép kết nối trực tiếp các thiết bị GOT-A900 vào mạng MELSECNET/10, giảm thiểu sự phức tạp trong cấu hình hệ thống.
-
Truyền thông nhanh chóng: Với tốc độ truyền thông cao, mô-đun này đảm bảo dữ liệu được truyền tải một cách nhanh chóng và chính xác, cải thiện hiệu suất hệ thống.
-
Mở rộng linh hoạt: Khả năng hỗ trợ nhiều điểm I/O và trạm kết nối giúp hệ thống dễ dàng mở rộng theo nhu cầu thực tế.
-
Độ tin cậy cao: Các chức năng chẩn đoán tích hợp giúp phát hiện và xử lý sự cố kịp thời, đảm bảo hoạt động ổn định của mạng.
