AC Servo HG-SR102
HG-SR102 là một trong những model động cơ servo thuộc dòng HG-SR Series của Mitsubishi Electric – dòng động cơ tải nặng, hiệu suất cao, chuyên dụng cho các ứng dụng công nghiệp đòi hỏi độ chính xác và độ bền cao.
Với công suất định mức 1.0kW, model này thích hợp cho các hệ thống yêu cầu moment lớn và chuyển động chính xác, đặc biệt là các thiết bị cơ khí, dây chuyền sản xuất, và hệ thống robot công nghiệp.
HG-SR102 có thể kết hợp hoàn hảo với bộ điều khiển MR-J4-100B hoặc MR-J3-100B, mang lại hiệu quả cao trong vận hành.

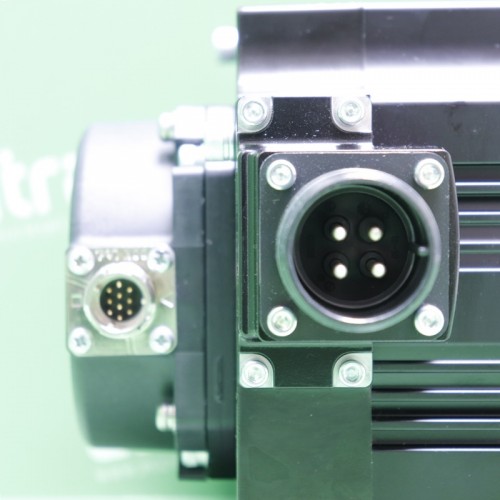

HG-SR102
Động cơ AC servo và bộ Driver Mitsubishi, là hệ thống điều khiển định vị thay thế cho hệ thống điều khiển vị trí bằng động cơ bước (động cơ step) truyền thống. Ưu điểm của hệ thống dùng động cơ AC servo là có momen lớn, đáp ứng nhanh, điều khiển vị trí với độ tin cậy và chính xác cao.
Dòng động cơ HG-SR thuộc dòng Động cơ Servo Motor Mitsubishi 2000 vòng/phút với công suất 1kW – Chính hãng Mitsubishi Nhật Bản sản xuất, được phân phối giá tốt bởi Famall.vn
Thông số kĩ thuật
- Điện áp cung cấp: 200VAC
- Công suất: 1.0 kW
- Tốc độ vòng quay: 2000 vòng/phút
- Encoder 22-bit, độ phân giải 4.194.304 xung/vòng
- Mô men xoắn: 4.8 Nm, Max 14.3 Nm
- Tương thích với Servo Amplifiler: MR-J4-100B, MR-J4-100B-RJ, MR-J4-100A, MR-J4-100A-RJ
- Cấp độ bảo vệ: IP67
- Ứng dụng trong điều khiển tốc độ, vị trí
| Công suất định mức (kW) |
1 |
| Mô-men xoắn định mức (Nm) |
4,8 |
| Mô-men xoắn tối đa (Nm) |
14,3 |
| Tốc độ định mức (vòng/phút) |
2000 |
| Tốc độ tối đa (vòng/phút) |
3000 |
| Quán tính (kg*cm2) |
11,6 |
| Phanh |
KHÔNG |
| Loại trục |
TRỤC THẲNG |
| Lớp bảo vệ |
IP67 |
| Nguồn điện (V) |
200 |
| Loại hiện tại |
AC |
| Loại bộ mã hóa |
TUYỆT ĐỐI/TĂNG |
| Độ phân giải của bộ mã hóa (p/vòng) |
4194304 |
| Chiều rộng (mm) |
130 |
| Chiều cao (mm) |
177,5 |
| Độ sâu (mm) |
187,5 |
| Trọng lượng (kg) |
6,2 |
HG-SR102
Ứng dụng chi tiết
HG-SR102 được sử dụng phổ biến trong các hệ thống điều khiển trục chính hoặc trục tải vừa đến nặng trong các lĩnh vực sau:
Trung tâm gia công cơ khí – máy CNC
-
Dùng cho trục X/Y/Z hoặc cụm đầu dao trong máy tiện – phay có độ chính xác cao.
-
Đáp ứng chuyển động ổn định khi gia công thép, nhôm, nhựa kỹ thuật,…
Máy ép nhựa / Máy ép khuôn
-
Điều khiển cụm kẹp, đẩy hoặc ép nén với lực lớn.
-
Đảm bảo lặp lại chính xác vị trí khi ép sản phẩm hàng loạt.
Hệ thống robot công nghiệp
-
Điều khiển các khớp chính hoặc cụm gắp tải vừa, palletizer,…
-
Vận hành mượt mà trong môi trường công nghiệp tự động hóa.
Dây chuyền đóng gói – chiết rót
-
Điều khiển các cụm cơ cấu nâng, kéo, trượt, xoay trong máy đóng gói, máy chia sản phẩm.
-
Phù hợp với ứng dụng tốc độ trung bình và độ chính xác ổn định.
Máy sản xuất tấm kim loại / vật liệu cuộn
-
Điều khiển trục cuộn – nhả – cắt vật liệu như thép tấm, màng nhựa, vải công nghiệp,…
-
Giữ lực căng đều, hạn chế lệch khi sản xuất tốc độ cao.
Lợi ích khi sử dụng HG-SR102
-
Moment cao, phù hợp với tải trọng lớn, chuyển động trơn tru.
-
Độ chính xác vượt trội, nhờ encoder 22-bit phản hồi nhanh.
-
Thiết kế bền bỉ, đạt chuẩn IP65, hoạt động ổn định trong môi trường công nghiệp.
-
Tương thích hoàn toàn với dòng MR-J4, dễ cấu hình và tích hợp vào hệ thống hiện có.
-
Đáp ứng tốt tốc độ biến đổi, dùng hiệu quả cho hệ thống điều khiển vị trí hoặc tốc độ.
HG-SR102
Bảng hướng dẫn lựa chọn Servo Driver Mitsubishi MR-J4 Series
