Cảm biến quang PANASONIC CX-421
Cảm biến quang điện nhỏ gọn CX-400 Ver.2 ; Độ lặp lại (vuông góc với trục cảm biến), 1 mm 0,039 in trở xuống; Mức tiêu thụ hiện tại, 13 mA trở xuống. Cảm biến quang điện Panasonic CX-421 – một thiết bị cảm biến phản xạ khuếch tán nhỏ gọn, tích hợp bộ khuếch đại, phù hợp cho các ứng dụng tự động hóa công nghiệp yêu cầu phát hiện chính xác trong không gian hạn chế.
Thiết bị này sử dụng nguồn sáng hồng ngoại (IR LED) và có khả năng phát hiện vật thể trong khoảng cách lên đến 300 mm. Với đầu ra NPN open-collector, CX-421 phù hợp với nhiều hệ thống điều khiển tự động
Chính hãng Panasonic Nhật Bản sản xuất, được phân phối giá tốt bởi Famall.vn

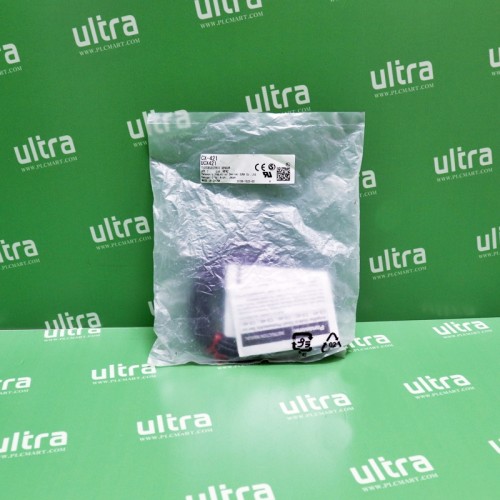

CX-421-Panasonic
Thông số kỹ thuật chính
-
Loại cảm biến: Phản xạ khuếch tán
-
Khoảng cách phát hiện: Lên đến 300 mm
-
Nguồn sáng: Hồng ngoại (IR LED)
-
Điện áp hoạt động: 12–24 VDC
-
Đầu ra: NPN open-collector
-
Chế độ hoạt động: Có thể chọn Light-ON hoặc Dark-ON
-
Thời gian phản hồi: Khoảng 1 ms
-
Cấp bảo vệ: IP67
-
Kích thước: Nhỏ gọn, dễ lắp đặt trong không gian hạn chế
-
Chiều dài cáp: 2 mét
Thông tin sản phẩm
| Sensing Range |
300 mm 11.811 in
(Note) The sensing range and hysteresis of the diffuse reflective type sensor are specified for white non-glossy paper (200 × 200 mm 7.874 × 7.874 in) as the object. |
| Sensing Object |
Opaque, translucent or transparent object
(Note) Make sure to confirm detection with an actual sensor before use. |
| Repeatability (Perpendicular to Sensing Axis) |
1 mm 0.039 in or less |
| Hysteresis |
15 % or less of operation distance
(Note) The sensing range and hysteresis of the diffuse reflective type sensor are specified for white non-glossy paper (200 × 200 mm 7.874 × 7.874 in) as the object. |
| Supply Voltage |
12 to 24 V DC plus or minus 10 % Ripple P-P 10 % or less |
| Current Consumption |
13 mA or less |
| Output |
NPN open-collector transistor
– Maximum sink current: 100 mA
– Applied voltage: 30 V DC or less (between output and 0 V)
– Residual voltage: 2 V or less (at 100 mA sink current), 1 V or less (at 16 mA sink current) |
| Output: Output Operation |
Switchable either Light-ON or Dark-ON |
| Output: Short-Circuit Protection |
Incorporated |
| Response Time |
1 ms or less |
| Operation Indicator |
Orange LED(lights up when the output is ON)
(incorporated on the receiver for thru-beam type) |
| Stability Indicator |
Green LED(lights up under stable light received condition or stable dark condition)
(incorporated on the receiver for thru-beam type) |
| Power Indicator |
– |
| Sensitivity Adjuster |
Continuously variable adjuster(incorporated on the receiver for thru-beam type) |
| Automatic Interference Prevention Function |
Incorporated(Two units of sensors can be mounted close together.) |
| Protection |
IP67 (IEC) |
| Ambient Temperature |
– 25 to +55℃ -13 to +131℃ ℉ (No dew condensation or icing allowed ), Storage: -30 to +70℃ -22 to +158℃ ℉ |
| Ambient Humidity |
35 to 85 % RH, Storage: 35 to 85 % RH |
| Ambient Illuminance |
Incandescent light: 3,000 lx or less at the light-receiving face |
| Voltage Withstandability |
1,000 V AC for one min. between all supply terminals connected together and enclosure |
| Insulation Resistance |
20 MOhm , or more, with 250 V DC megger between all supply terminals connected together and enclosure |
| Vibration Resistance |
10 to 500 Hz frequency, 1.5 mm 0.059 in amplitude (10 G max.) in X, Y and Z directions for two hours each |
| Shock Resistance |
500 m/s2acceleration (50 G approx.) in X, Y and Z directions three times each |
| Emitting Element (Modulated) |
Infrared LED |
| Emitting Element (Modulated): Peak Emission Wavelength |
860 nm 0.034 mil |
| Material |
Enclosure: PBT (polybutylene terephthalate)
Lens: acrylic
Indicator cover: acrylic |
| Cable |
0.2 mm23-core cabtyre cable, 2 m 6.562 ft long |
| Cable Extension |
Extension up to total 100 m 328.084 ft is possible with 0.3 mm2, or more, cable. |
| Weight (Typ.) |
Net weight: 50 g approx.
Gross weight: 60 g approx. |

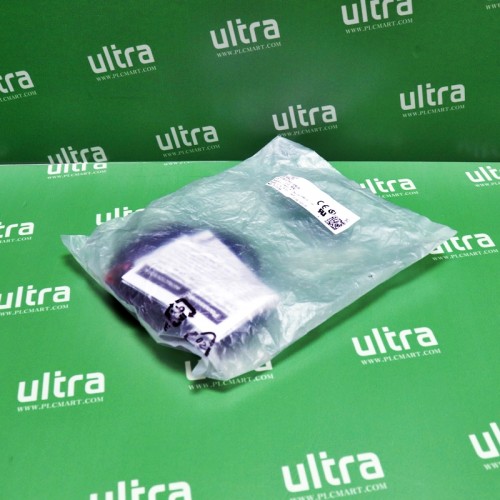

CX-421-Panasonic
Đặc điểm nổi bật
-
Thiết kế nhỏ gọn: Dễ dàng tích hợp vào các hệ thống hiện có mà không chiếm nhiều không gian.
-
Khả năng chống nước và bụi: Với cấp bảo vệ IP67, CX-421 hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
-
Dễ dàng điều chỉnh: Có thể điều chỉnh khoảng cách phát hiện và chế độ hoạt động (Light-ON/Dark-ON) một cách linh hoạt.
Ứng dụng chi tiết của CX-421
1. Dây chuyền sản xuất tự động
-
Phát hiện sự hiện diện, vị trí hoặc khoảng cách của sản phẩm trên băng chuyền.
-
Kiểm tra xem sản phẩm đã đến đúng vị trí để tiến hành bước xử lý tiếp theo (ví dụ: dán tem, đóng gói, kiểm tra chất lượng…).
2. Máy đóng gói
-
Phát hiện bao bì có đặt đúng vị trí chưa, sản phẩm có nằm trong hộp không.
-
Giúp máy bắt đầu chu trình đóng gói tự động khi có sản phẩm, giảm thiểu lỗi đóng gói.
3. Máy dán nhãn tự động
4. Robot công nghiệp
-
Dùng làm cảm biến định vị vật thể để robot thực hiện thao tác như: gắp, di chuyển, lắp ráp…
-
Giúp robot xác định thời điểm và vị trí thao tác một cách chính xác.
5. Hệ thống phân loại và kiểm tra sản phẩm
-
Phát hiện sản phẩm không đúng kích thước, thiếu hoặc sai định dạng.
-
Phân loại tự động theo chiều cao, màu sắc (kết hợp với các cảm biến khác).
6. Ứng dụng trong môi trường bụi và ẩm
-
Do đạt chuẩn IP67, CX-421 hoạt động ổn định trong môi trường công nghiệp có nhiều bụi, nước, hơi ẩm như xưởng gia công cơ khí, chế biến thực phẩm, sản xuất linh kiện điện tử…
Lợi ích khi sử dụng
-
Tăng hiệu suất: Phát hiện nhanh chóng và chính xác giúp tăng tốc độ và độ chính xác của quá trình sản xuất.
-
Giảm chi phí bảo trì: Thiết kế bền bỉ và khả năng chống chịu môi trường giúp giảm thiểu thời gian và chi phí bảo trì.
-
Dễ dàng tích hợp: Thiết kế nhỏ gọn và đầu ra tiêu chuẩn giúp dễ dàng tích hợp vào các hệ thống hiện có.
CX-421-Panasonic
