6ES7322-1HH01-0AA0 PLC Siemens
6ES7322-1HH01-0AA0 là mô-đun đầu ra số (Digital Output Module) thuộc dòng SIMATIC S7-300 của Siemens, chuyên dùng trong các hệ thống điều khiển tự động hóa công nghiệp. Với 32 kênh đầu ra số, mô-đun này được sử dụng để điều khiển các thiết bị như rơ-le, đèn báo, van điện từ, mô-tơ nhỏ, và nhiều thiết bị điều khiển khác.

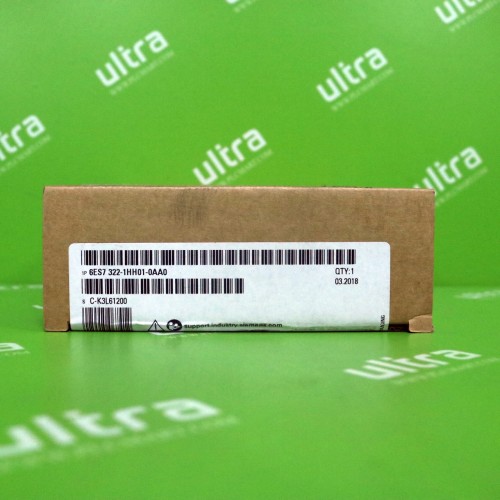

PLC-6ES7322-1HH01-0AA0
Đặc điểm nổi bật
-
32 đầu ra số dạng transistor (sourcing – PNP)
-
Thiết kế dạng mô-đun gắn trên thanh DIN, dễ mở rộng hệ thống
-
Tích hợp chức năng chẩn đoán lỗi cơ bản
-
Độ bền cao, hoạt động ổn định trong môi trường công nghiệp
-
Tương thích hoàn toàn với hệ thống PLC S7-300 của Siemens
Bảng thông số kỹ thuật
| Thông số |
Chi tiết |
| Mã sản phẩm |
6ES7322-1HH01-0AA0 |
| Dòng sản phẩm |
SIMATIC S7-300 |
| Loại mô-đun |
Digital Output Module |
| Số kênh đầu ra |
32 kênh |
| Điện áp đầu ra |
24 VDC |
| Loại đầu ra |
Transistor (PNP) |
| Dòng tối đa mỗi đầu ra |
0.5 A |
| Tổng dòng tối đa mỗi nhóm |
4 A |
| Tổng dòng tối đa mô-đun |
8 A |
| Cách ly kênh đầu ra |
Nhóm 8 kênh (4 nhóm cách ly độc lập) |
| Chẩn đoán lỗi |
Có (ngắn mạch, quá tải) |
| Loại kết nối |
Bus hệ thống + đầu nối front connector 40 chân |
| Nhiệt độ hoạt động |
0°C đến +60°C |
| Lắp đặt |
Gắn thanh DIN |
Tính năng chính
-
Điều khiển trực tiếp các thiết bị công suất nhỏ sử dụng điện áp 24VDC
-
Phản hồi trạng thái đầu ra nhanh chóng, chính xác
-
Bảo vệ ngắn mạch và quá tải theo nhóm đầu ra
-
Tương thích với các phần mềm cấu hình như STEP 7, TIA Portal
-
Dễ dàng mở rộng thêm các mô-đun khác trong hệ thống S7-300
Thông số kĩ thuật
- Mã sản phẩm: 6ES7 322-1HH01-0AA0
- Thông tin cơ bản sản phẩm: SIMATIC S7-300, Digital output SM 322, Isolated 16 DO, relay contacts, 1x 20-pole
- Nhiệt độ môi trường: 0° C -60 ° C
- Độ ẩm môi trường: 10 %…95 % không ngưng tụ
- Cấp độ bảo vệ: IP20
- Chống rung sốc

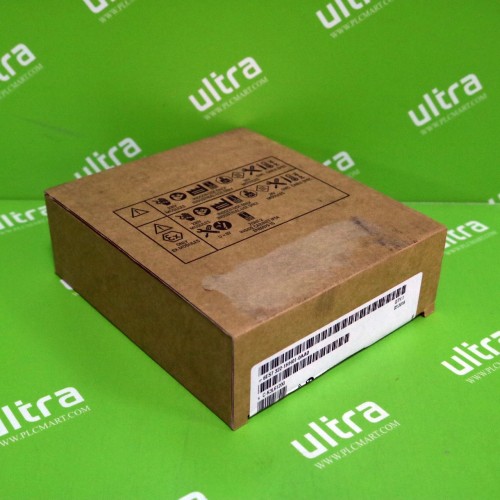

PLC-6ES7322-1HH01-0AA0
Phụ kiện modul mở rộng PLC Siemens S7-300
Modul mở rộng sẵn sàng đáp ứng mọi yêu cầu mở rộng nhiệm vụ:
- Modul mở rộng digital, relay, analog input và output
- Digital modul: SM 321, SB 322, SM 323, SM327
- Analog modul: SM 331, SM 332, SM 334
- Modul dòng SIPLUS
- Các modul digital: SIPLUS SM 321, SIPLUS SM 322, SIPLUS SM 323
- Các modul truyền thông SIPLUS SM 331, SIPLUS SM 332, SIPLUS SM 334
- Các modul đặc biệt, modul truyền thông và chức năng khác
- Bộ nguồn, và phụ kiện các loại luôn có sẵn
Ứng dụng thực tế
Module 6ES7322-1HH01-0AA0 được sử dụng rộng rãi trong:
-
Hệ thống dây chuyền tự động hóa trong nhà máy sản xuất
-
Điều khiển thiết bị đóng/ngắt như đèn, còi báo, van điện
-
Điều khiển các cơ cấu chấp hành (actuator) như relay, contactor nhỏ
-
Tích hợp trong tủ điều khiển PLC cho ngành thực phẩm, dệt may, xử lý nước, bao bì, hóa chất…
PLC-6ES7322-1HH01-0AA0
Liên hệ nhà phân phối chính hãng PLC SIEMENS tại Việt Nam
Doanh nghiệp Hàn Quốc – Giá tốt – Dịch vụ chuyên nghiệp 24/7
————-
Công ty TNHH DreamFa Vina
Chuyên phân phối Servo – PLC – Inverter – CC-Link – Robot – Reducer – Harness – Sensor – UPS
Tel: 02433500075/ 02433500074/ 02433500073
Hotline/ Zalo: 083 6356 077
Email: dreamfa000@gmail.com
Youtube: FAMALL Channel
